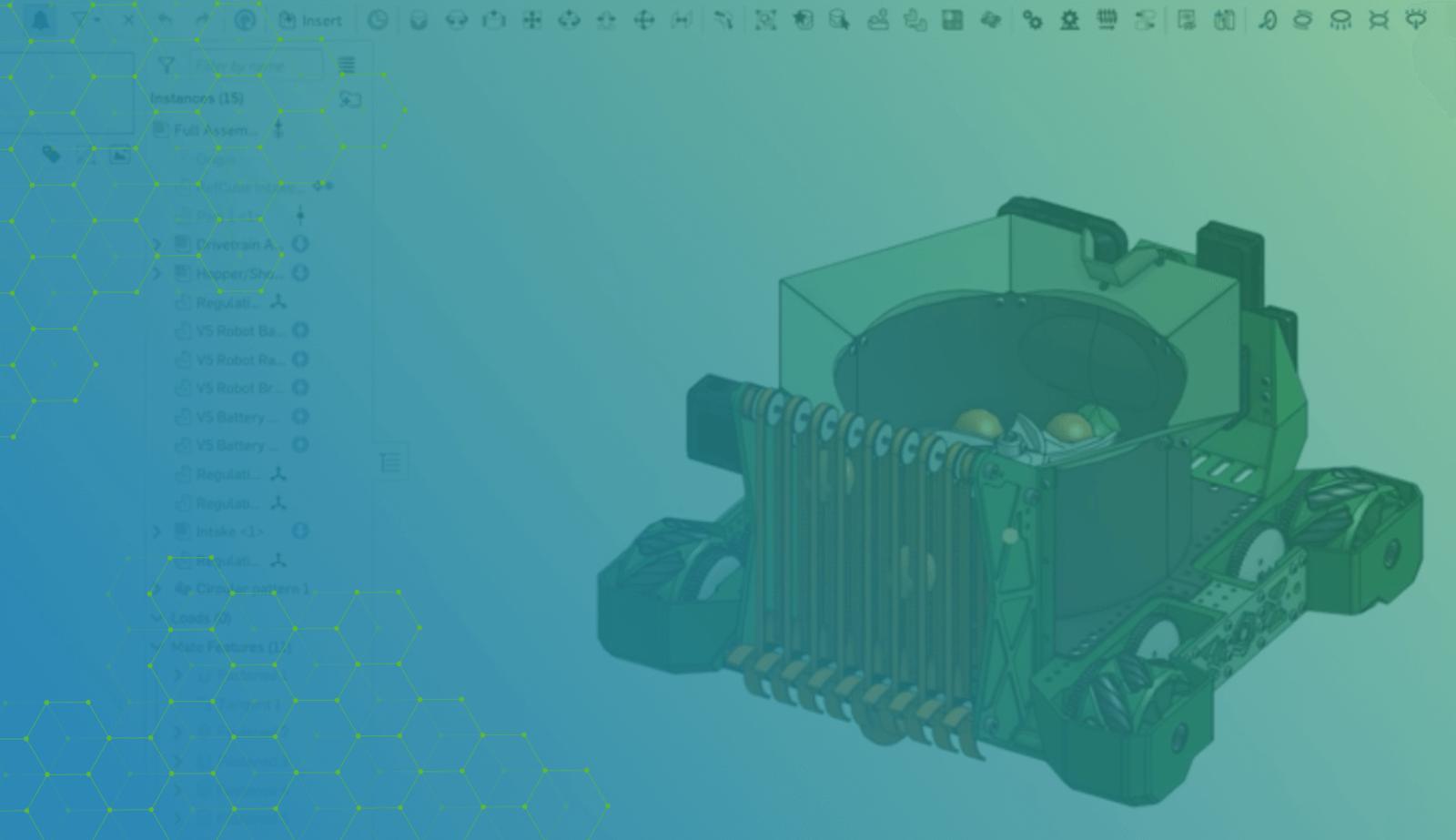

Entwurf eines VEX V5-Roboters mit CAD

Ich habe im Herbstsemester meines Juniorjahres an der High School von VEX Robotics erfahren. Mein Computerlehrer, der auch ein FIRST Robotics-Coach ist, kaufte eine Vielzahl von VEX-Komponenten für die Schüler, die sich für Robotik und Robotikwettbewerbe interessierten.

Eine besondere Erinnerung aus meiner Zeit im Team war, dass ich mit einer Handsäge Kanalstücke über dem Mülleimer im Klassenzimmer durchtrennte. Ich erinnere mich, dass ich gehofft hatte, dass das Design, das wir auf das Whiteboard gemalt haben, funktionieren würde und wir nicht eines der wenigen Teile verschwenden würden, die wir hatten.

Damals haben wir noch kein CAD verwendet, aber jetzt haben sich die Dinge geändert und die Schüler können ihre Roboter jetzt mit den gleichen Werkzeugen entwerfen, die professionelle Ingenieure für die 3D-Modellierung verwenden.

CAD kann es Ihrem VEX Robotics Competition-Team oder Ihrem technischen Klassenzimmer ermöglichen, 2D-Zeichnungen und 3D-Modelle Ihrer Roboter digital zu erstellen — und das alles, bevor Sie mit dem Schneiden Ihrer physischen Materialien beginnen.

Sie können Onshape, ein professionelles CAD, das in der Cloud verfügbar ist, und die Modelle von VEX Robotics V5 Parts verwenden, um verschiedene Konstruktionen zu erkunden, Ihre Designs zu testen und Verbesserungen mitzuteilen.

In the webinar, Using Onshape to Design a VEX Robot in the Cloud, Drew Bennett and I, Onshapers with a combined 23 years of experience working with high school robotics programs, shared tips on how you can incorporate CAD in your VEX program.

Lassen Sie uns noch einmal zusammenfassen, was wir besprochen haben.

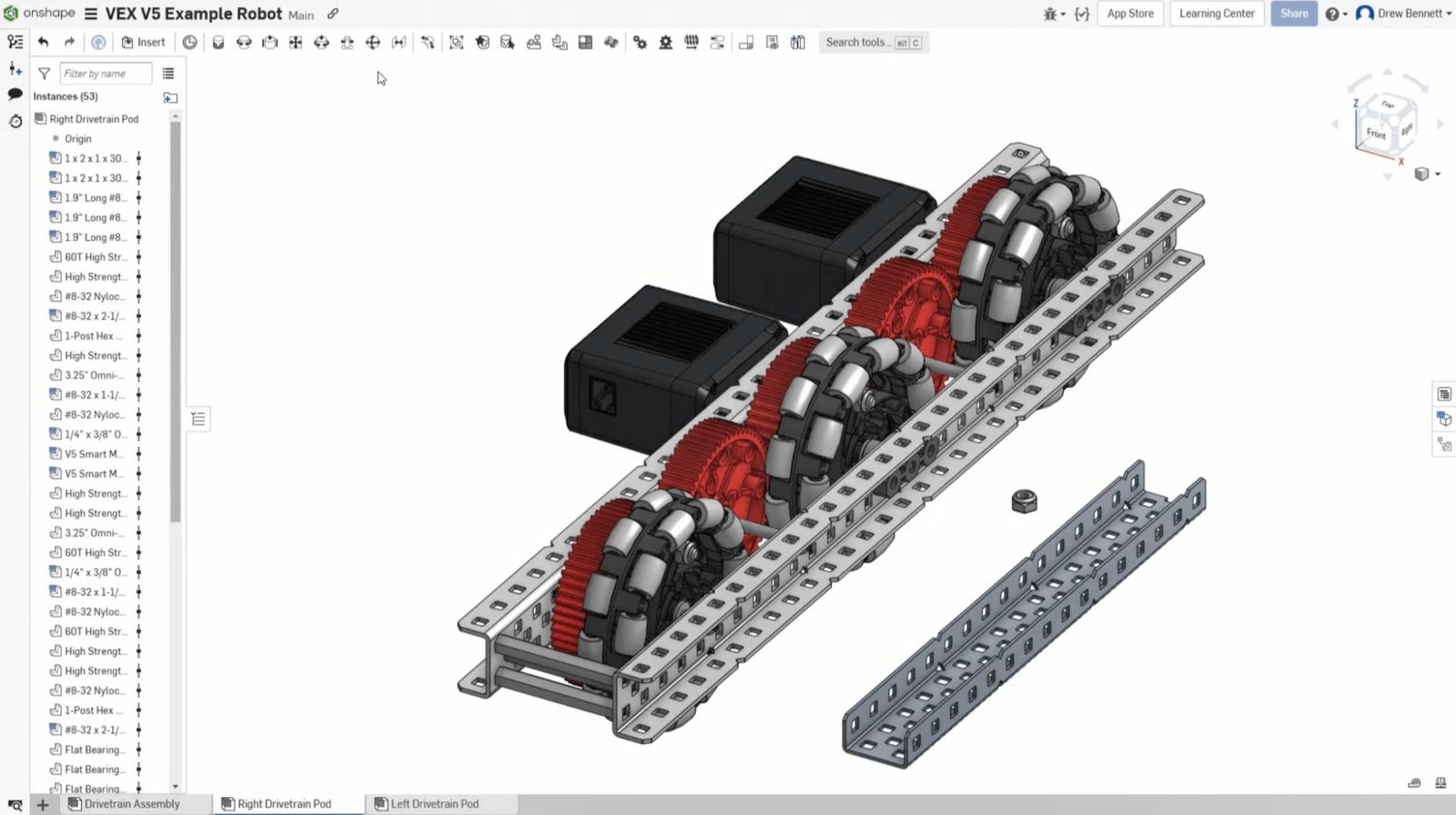

Ein in Onshape modelliertes Antriebsstrang-Pod.

Tauchen Sie mit Onshape in VEX ein

Onshape ist für alle Schüler und Pädagogen völlig kostenlos. Sie eröffnen einfach ein Konto und können dann sofort online mit dem Modeln beginnen. Sie müssen nichts herunterladen oder installieren — Sie können alle gleichzeitig an Ihrem Onshape-Dokument arbeiten, von jedem Gerät aus, überall.

Da CAD ein großartiges Kommunikationstool für Ihr Team ist, ist es hilfreich, wenn alle Ihre Schüler und Trainer Zugriff auf Onshape und Ihre Modelle erhalten. Auch wenn sie nicht gerade konstruieren, können die Teammitglieder die Modelle als Referenz für die Fertigung, Programmierung oder Gestaltung von Elektronik verwenden. Onshape-Modelle können auch bei der Erstellung Ihrer technischen Notizbücher oder cooler Grafiken für Ihre Grube verwendet werden.

Um Ihr VEX-Team einzubinden, empfehlen wir, sich mit einer teamweiten E-Mail als Pädagoge anzumelden. Zu diesem Pädagogenkonto gehört ein Classroom, das nach Ihrem VEX-Team benannt ist (z. B. 1111A, Das PTC-Team). Dieses Konto lädt dann alle Ihre Teammitglieder ein, dem Klassenzimmer beizutreten. Entscheiden Sie sich bei der Erstellung von Dokumenten dafür, dass sie dem Klassenzimmer gehören. Dadurch wird sichergestellt, dass alle Modelle im Team bleiben und zu einem späteren Zeitpunkt leicht auffindbar sind. Erfahre mehr über den Educator Plan.

Verwendung der VEX V5-Modelle

Um das Modellieren mit VEX V5-Komponenten zu vereinfachen, erstellte das Onshape Education-Team eine Bauteilbibliothek, die aus über 100 Teilen und Baugruppen besteht. Das VEX V5 Robotics-Ökosystem von Teilen richtet sich an Schüler der 9. Klasse und höher. Viele dieser Onshape-Teile sind konfigurierbar, sodass Sie Eigenschaften wie die Länge auswählen können, nach denen Ihr Team sucht.

Sie können jedes dieser Teile auch ändern, indem Sie das Abgeleitete Werkzeug in Onshape verwenden. Jedes Teil hat das richtige Material und Gewicht, sodass Sie einige der physikalischen Eigenschaften des Roboters analysieren können, z. B. den Schwerpunkt. Die Artikelnummern und Links sind ebenfalls verfügbar, sodass Sie Ihre Stückliste exportieren und bei Bedarf Komponenten kaufen können.

Es gibt zwei einfache Möglichkeiten, die Bibliothek zu Ihrem Konto hinzuzufügen.

1. Fügen Sie den Bibliotheksdokumenten ein Etikett hinzu,
2. Access the VEX Library app in the Onshape App Store.

Lernressourcen für Pädagogen & Students

Whether you are teaching a robotics course at school, providing team training, or have students who are interested in learning CAD independently, we have plenty of resources to utilize on the Onshape Learning Center.

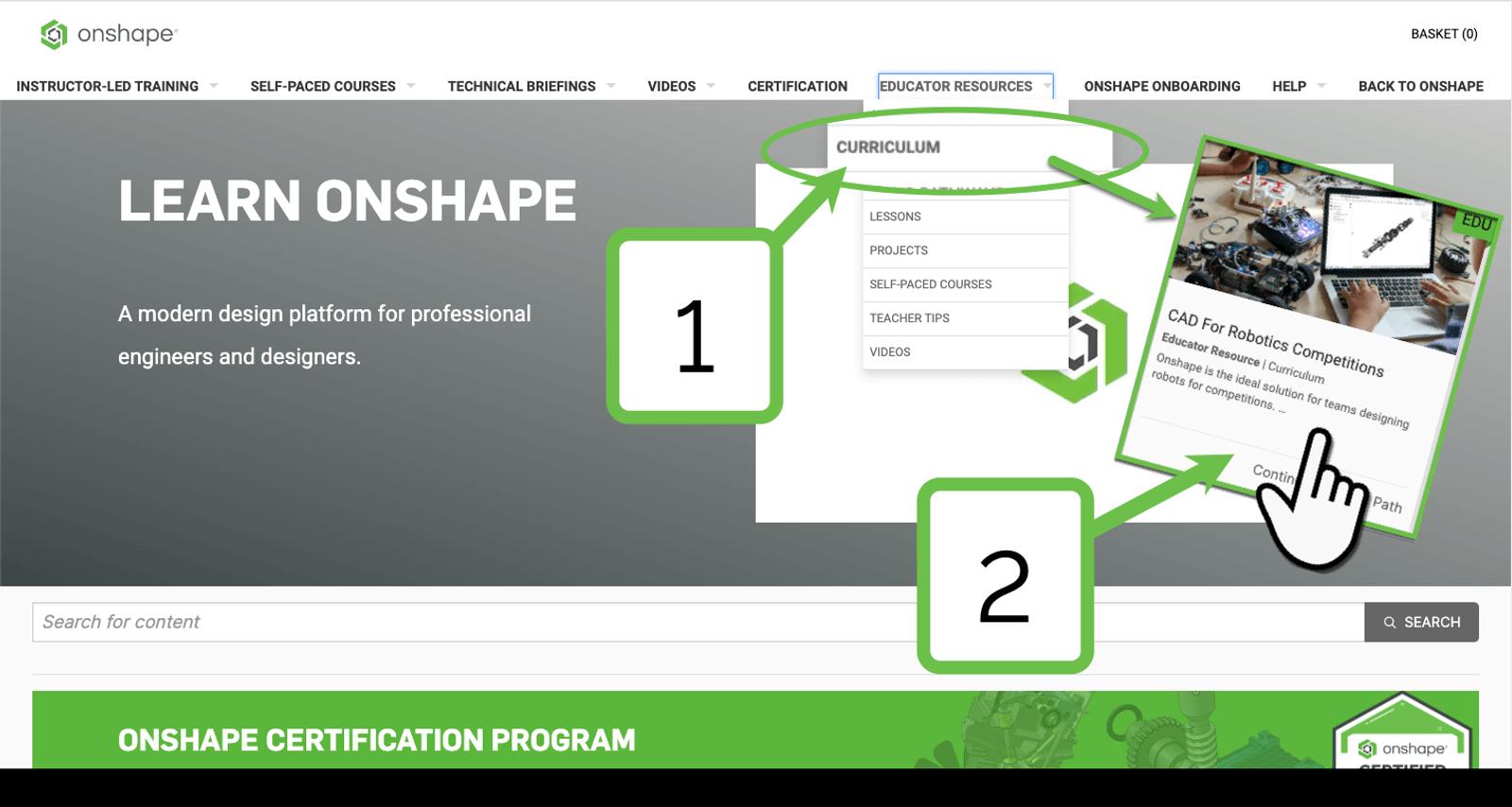

Vor Kurzem hat unser Bildungsteam einen Lehrplan entwickelt, der speziell für Robotikteams entwickelt wurde, die an FIRST- oder VEX-Wettbewerben teilnehmen. Im Learning Center findest du diese Ressource unter dem Tab „Ressourcen für Lehrkräfte“ und wähle dann „Lehrplan“.

In diesem Kurs geht es um das Navigieren in Onshape, das Zusammenbauen von Komponenten aus der Teilbibliothek, das Erstellen von kundenspezifischen Teilen, die Zusammenarbeit und das Projektmanagement, die Herstellung und die Kommunikation Ihrer Designs.

These resources make it much easier to incorporate CAD on your team or in the classroom. Learn more about how you can use Onshape for VEX by watching the full webinar.
