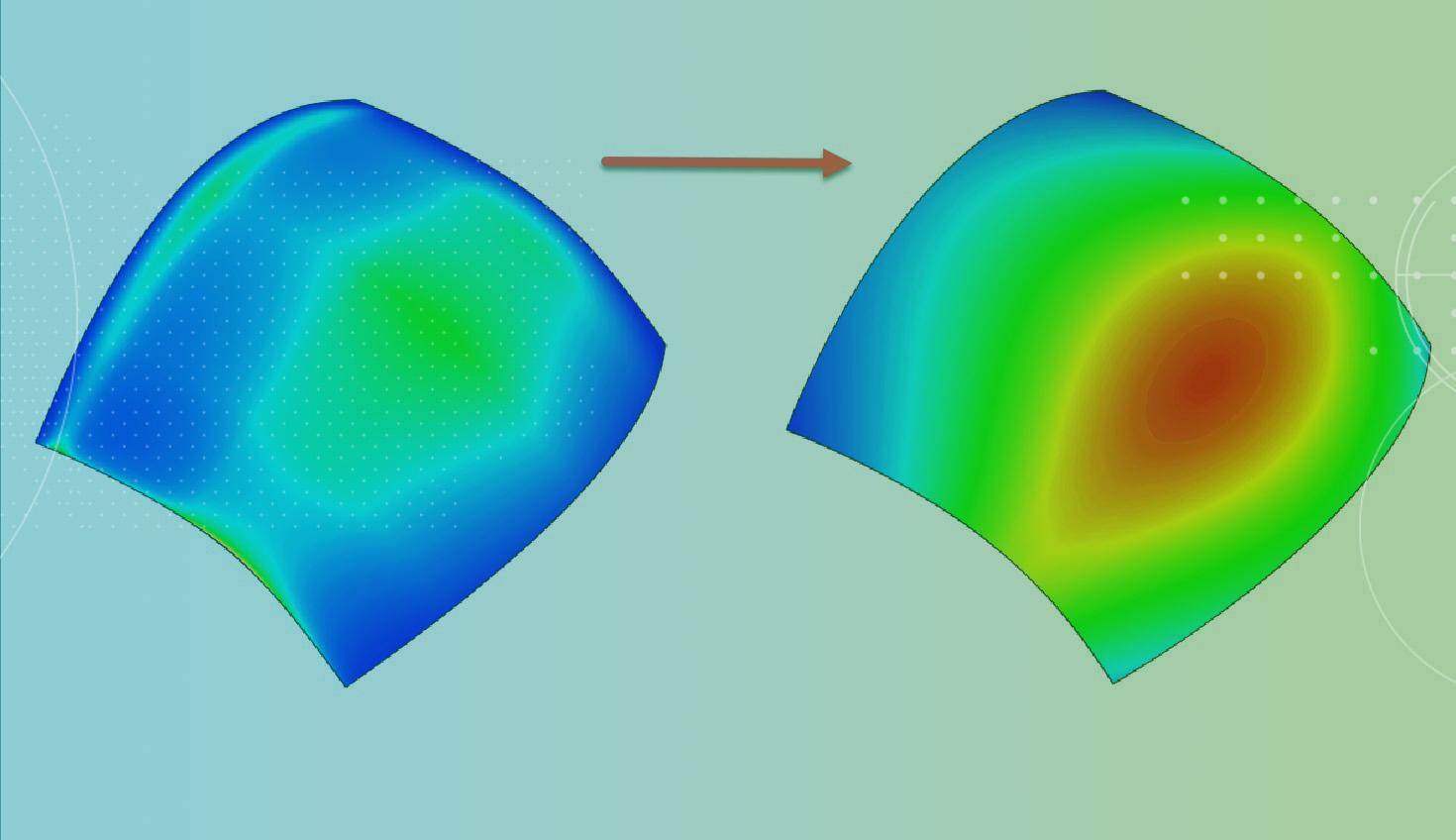

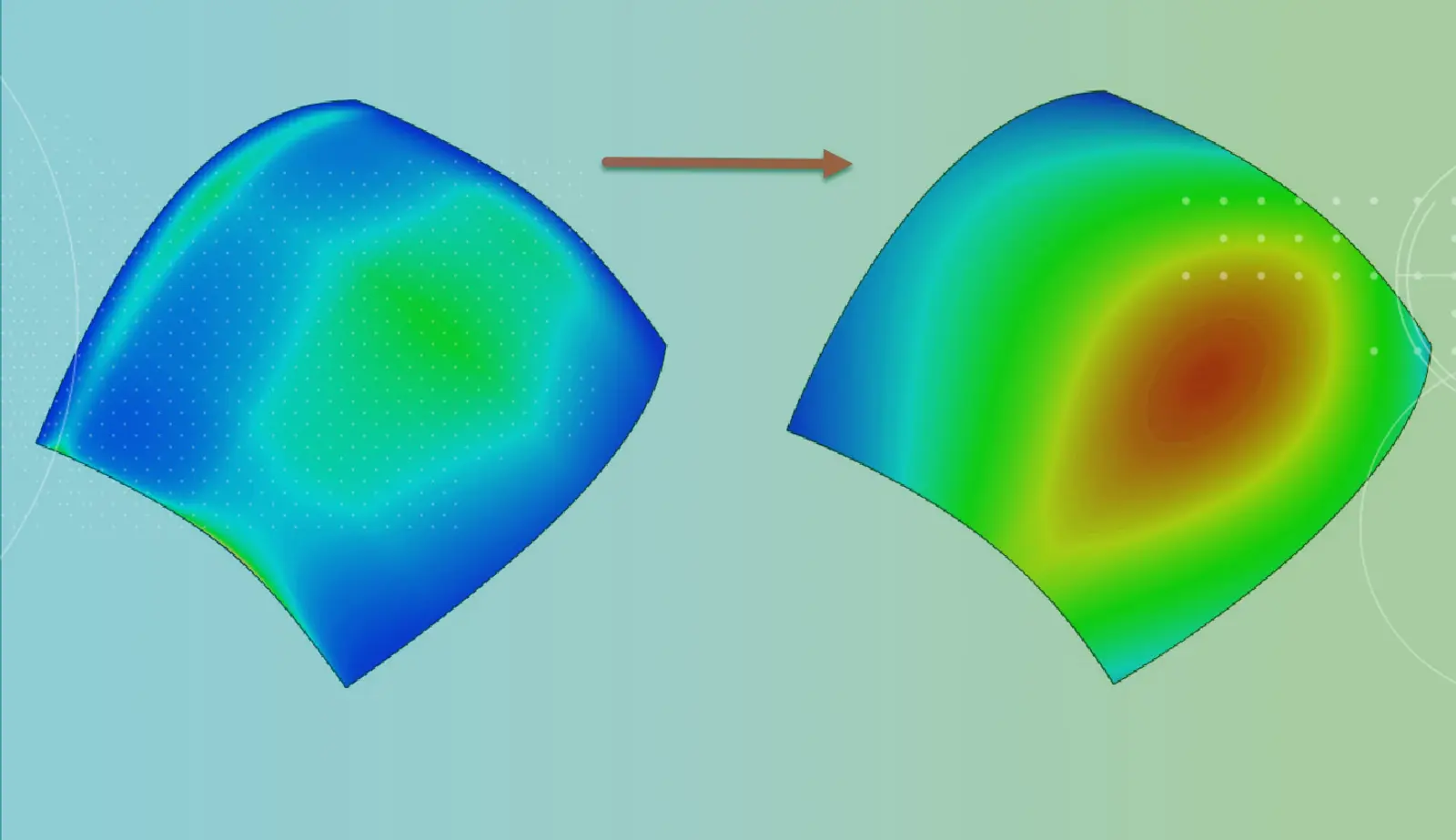

Die Qualität einer Oberfläche hängt direkt von den Kurven ab, mit denen sie erzeugt wurde. In diesem Tech-Tipp erfahren Sie, wie Sie eine hochwertige Skizzenkurve für die komplexe Oberflächenmodellierung erstellen.

Skizzenkurve-Tools

In Onshape stehen mehrere Tools zum Erstellen von Kurven zur Verfügung: Bogen, Kegel, Ellipse, Spline und Bezier.

Bögen, Kegel und Ellipsen haben eine leicht kontrollierbare Krümmung, sodass es einfach ist, daraus hochwertige Oberflächen zu entwickeln.

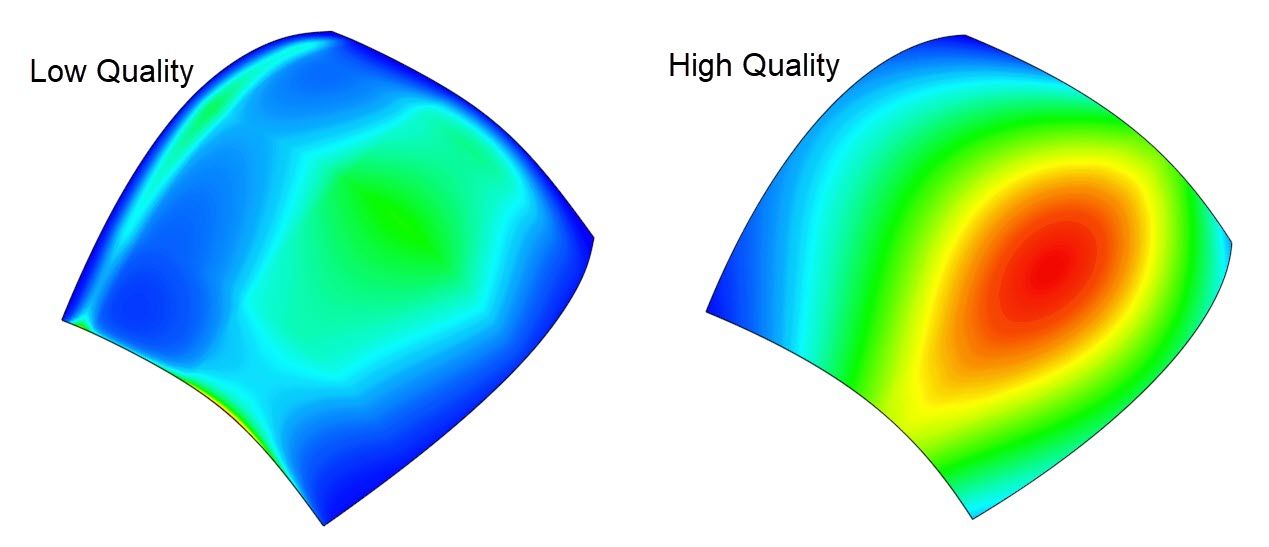

Splines und Beziers sind komplexer. Sie enthalten jeweils Kontrollpunkte, die zu unerwünschten Biegungen, Quetschungen oder ähnlich minderwertigen Oberflächen führen können.

comparison of low quality vs high quality

Splines im Vergleich zu Beziers

Splines und Beziers bieten sehr ähnliche Kurven. Erst wenn Sie Visualisierungstools verwenden, wird deutlich, dass Beziers die Erstellung einer qualitativ hochwertigen Oberfläche erleichtern.

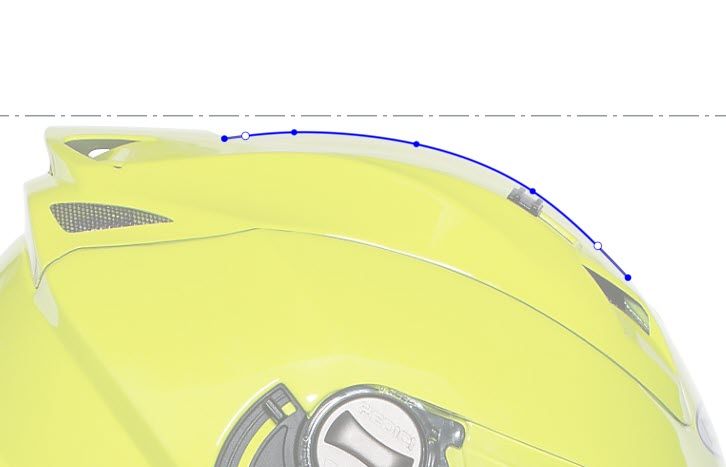

Splines verwenden eine Reihe von Kontrollpunkten, die direkt entlang der Kurve liegen. Sie haben auch Spline-Griffe an den Start- und Endpunkten, um die Richtung und Größe der Kurve an diesen Punkten zu steuern.

spline tool

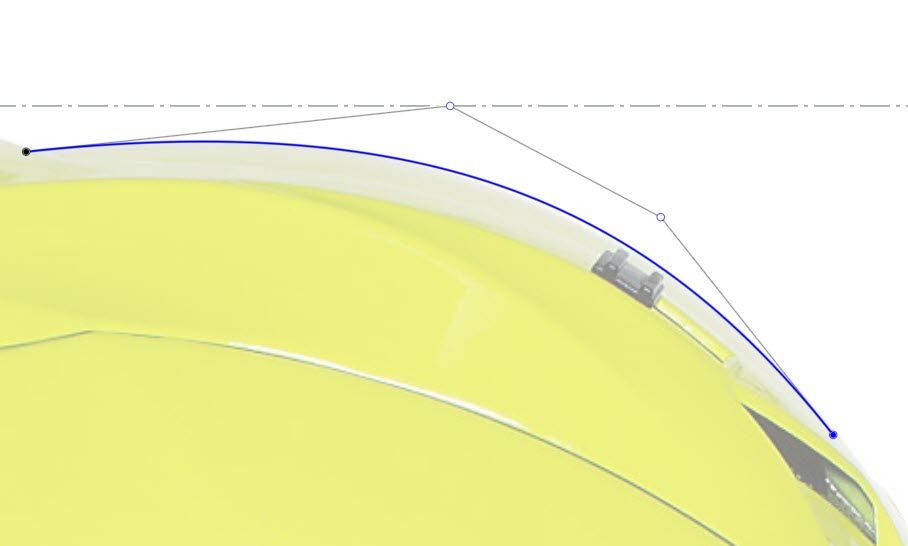

Beziers sind ähnlich wie Splines, aber die Kontrollpunkte werden entlang des Kontrollpolygons der Kurve platziert, das von der Kurve versetzt ist.

curve tools

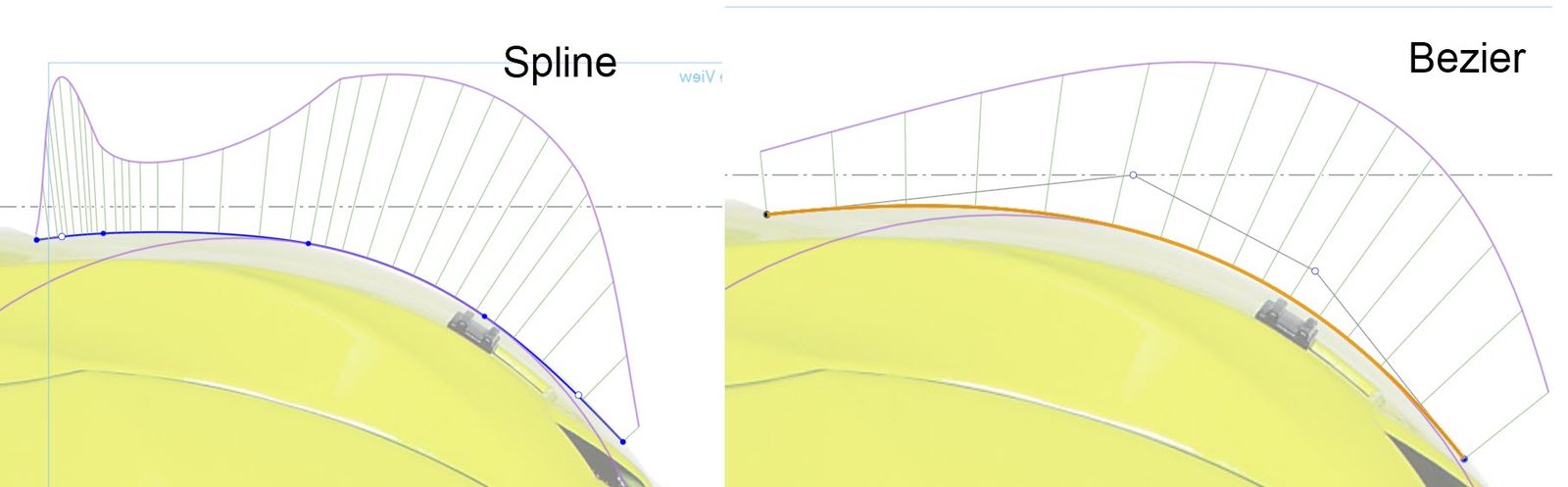

Optisch sehen sie sich sehr ähnlich. Klicken Sie mit der rechten Maustaste auf eine Kurve und wählen Sie Kurven-/Oberflächenanalyse. Es zeigt die Krümmungskämme an, sodass die Qualität der Kurve einfacher visualisiert werden kann. Die Spline-Krümmung nimmt an den Kontrollpunkten schnell zu und ab, während der Bezier gleichmäßige Krümmungsänderungen beibehält.

tool comparison

Kurven von höchster Qualität erstellen

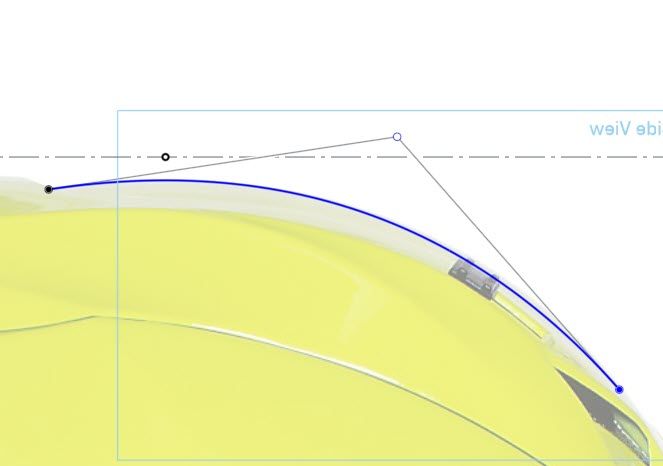

Auch wenn die Krümmung eines Beziers viel einfacher zu kontrollieren ist, gibt es noch einige weitere Tipps, um eine qualitativ hochwertige Kurve zu erstellen. Beginnen Sie mit so wenigen Kontrollpunkten wie möglich, in der Regel nur mit drei Punkten (Start, Höhepunkt und Ende).

curves

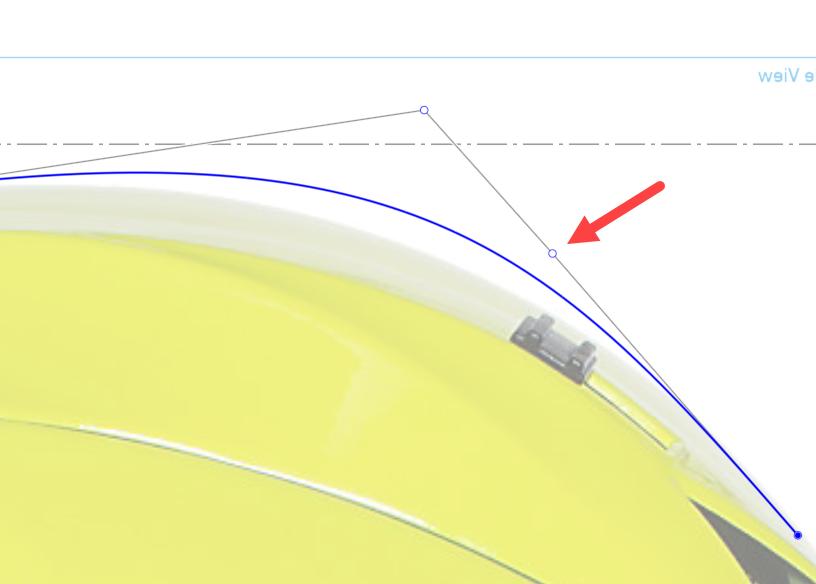

Fügen Sie dann nur so viele Kontrollpunkte hinzu, wie zur Anpassung an die Kurve erforderlich sind. Wählen Sie das Skizzentool für Spline-Kontrollpunkte und wählen Sie eine beliebige Stelle entlang des Polygons aus, um einen neuen Punkt zu platzieren.

spline

Anschließend können Sie die Punkte anpassen, um eine bessere Kurve zu erzielen.

Erstellen Sie außerdem eine Reihe von Kontrollpunkten mit gleichbleibendem Abstand und gleicher Platzierung. Im Folgenden finden Sie einige Beispiele für Kurven mit schlecht platzierten Kontrollpunkten. Die erste hat eine Zickzacklinie zwischen dem ersten und zweiten Punkt. Die zweite hat Kontrollpunkte, die über und unter der Kurve platziert sind. Die Kontrollpunkte wirken gegeneinander und verursachen unbeabsichtigte Wendepunkte. Die letzte Kurve besitzt keine guten Abstände zwischen den Kontrollpunkten. Der Abstand des angegebenen Punkts weicht im Vergleich zu den anderen deutlich ab.

quality curve

Sehen Sie sich das Video unten an, um mehr über die Erstellung hochwertiger Kurven zu erfahren.

Mit diesem Tech-Tipp haben Sie gelernt, wie Sie hochwertige Skizzenkurven erstellen. Weitere Informationen zum Skizzieren finden Sie in diesem Tech-Tipp zum Skizzieren 10 CAD-Skizziertipps für Onshape-Poweruser .

Weitere Informationen zur Oberflächenbehandlung finden Sie im Kurs zum Selbststudium Onshape Oberflächendesign im Onshape Learning Center.
