Qu'est-ce que Onshape Frames ?

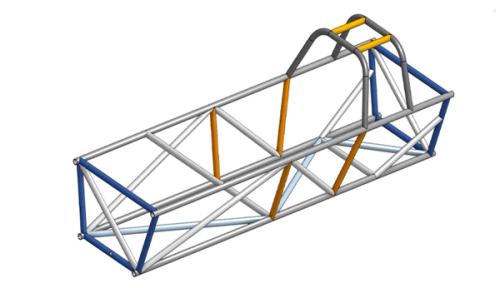

Onshape Frames permet aux utilisateurs de concevoir et de développer facilement des cadres structurels. Cet ensemble d'outils rationalise le processus de création de cadres, parfois appelés assemblages soudés, en proposant une bibliothèque de profils standard, la possibilité de créer des profils personnalisés, des fonctionnalités de découpage robustes et une liste de coupes intégrée pour garantir précision et efficacité tout au long du processus de fabrication.
Principales fonctions

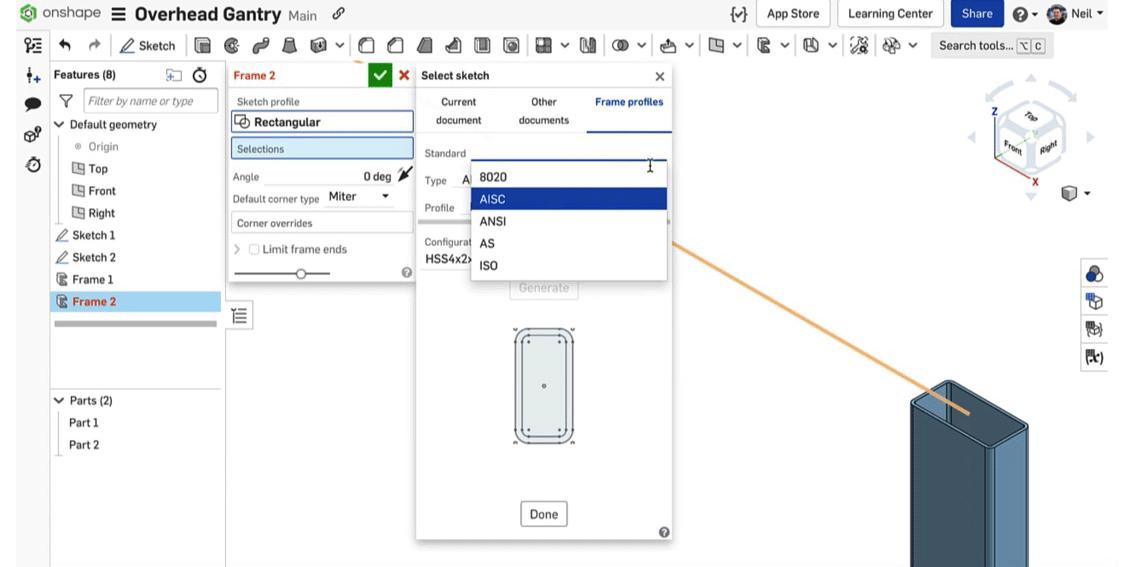

Profilés de cadre standard
Les concepteurs et les ingénieurs peuvent choisir un profil de cadre à partir d'une sélection déroulante pratique de profils de section conformes aux normes de l'industrie, notamment les profils de barres et de tubes ISO, ANSI, AS, AISC et 8020. Une fois qu'une norme est sélectionnée, l'utilisateur peut spécifier un type de profil et parcourir un menu de tailles de matériaux.
Découpage du cadre
La fonction de découpage d'Onshape permet aux utilisateurs de découper rapidement et efficacement les segments du cadre. Les groupes peuvent être découpés automatiquement en fonction de la hiérarchie de la structure, en donnant la priorité aux éléments les plus élevés en premier. Cela rationalise les flux de travail, élimine le besoin de découpage individuel fastidieux et améliore l'efficacité de la conception.

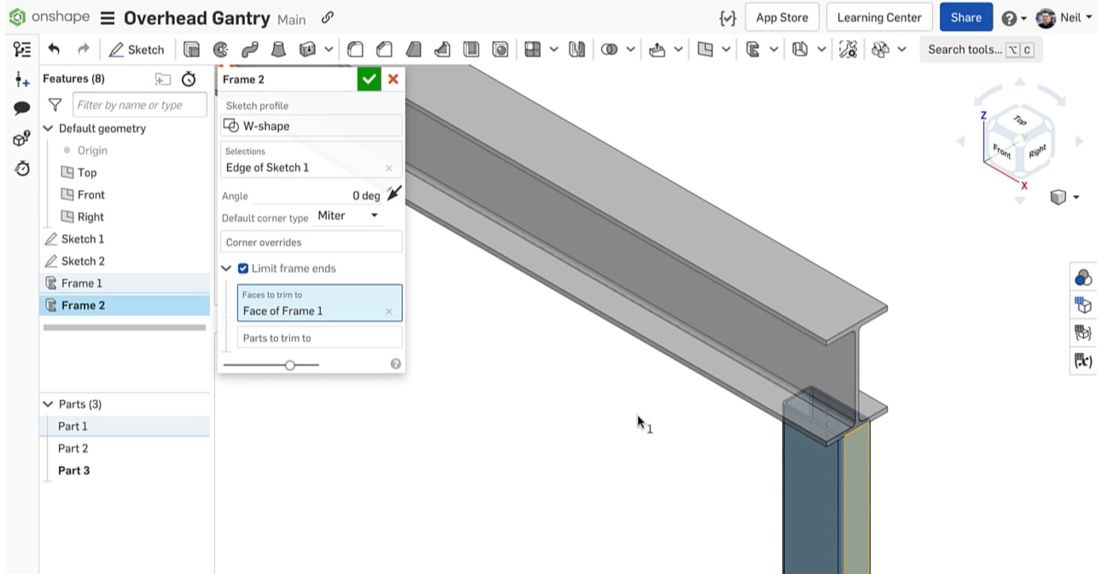

Traitement des coins
Les utilisateurs peuvent choisir parmi différents traitements d'angle dans Onshape Frames, y compris des bords en onglet, en bout ou en biseau, en fonction des besoins de leur projet. Les styles et les directions peuvent être ajustés rapidement et sans effort, offrant flexibilité et précision dans la conception.

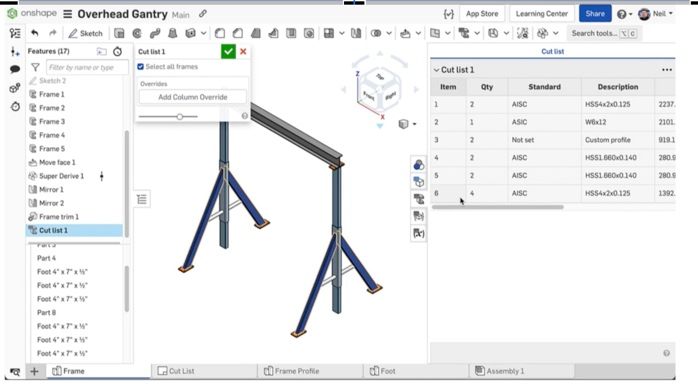

Liste de coupe intégrée
Onshape Frames inclut une liste de coupes intégrée qui fournit une vue d'ensemble de tous les segments de cadre et de leurs détails, garantissant ainsi des entrées de nomenclature précises et à jour. Cela rationalise la collaboration avec les partenaires de fabrication, réduit la durée du cycle de conception et minimise les erreurs dans le transfert des informations sur les produits.
Ressources sur les cadres CAO
Améliorez vos compétences et accélérez votre processus de conception grâce aux conseils d'experts de notre vaste collection de conseils et astuces pour la conception de cadres.
Conseil technique : Création de cadres avec des profils personnalisés
07.05.2022
Cette astuce technique concerne la création de profils de cadre personnalisés à l'aide de la fonction Frames d'Onshape et leur utilisation pour créer des conceptions encadrées et soudées avec des listes de coupes détaillées.
Lire l'astuce technique
Conseil technique : utiliser des points pour créer facilement des cadres
12.27.2022
Dans l'astuce technique d'aujourd'hui, apprenez à utiliser la fonction point à point d'Onshape Frames et à créer la base d'une cellule de travail !
Lire l'astuce technique
Tech Tip: How to Use Parts to Quickly Build Frames
04.11.2023
Did you know the Onshape Frame tool allows you to select the edges of parts and surfaces? Learn about it in today’s Tech Tip.
Lire l'astuce technique
Tech Tip: Using Driven Variables in Onshape
10.04.2022
In this Tech Tip, learn how to use Driven Variables based on existing geometry for length, distance, and radius dimensions.
Lire l'astuce technique
Conseil technique : Comment accéder rapidement à l'historique des documents
04.04.2023
Découvrez comment accéder rapidement à l'historique des documents sans ouvrir de document dans Onshape.
Lire l'astuce technique
Explorez le jeu d'outils Frames dans Onshape
Vous avez des questions?
Pour plus de réponses ou pour poser vous-même une question, rendez-vous sur le forum Onshape.

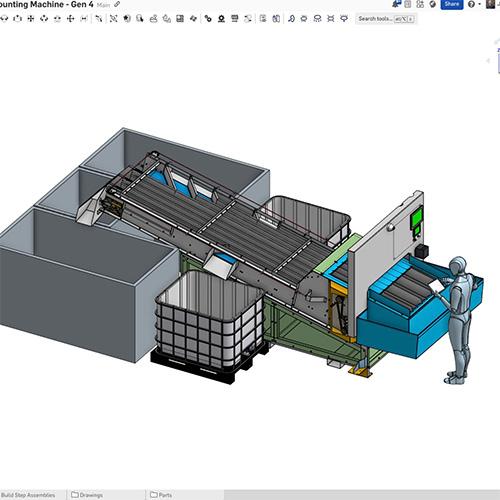

Nous avons développé une machine à 33 000 composants dans Onshape et l'avons commercialisée en impliquant les premiers utilisateurs en temps réel dans l'itération et les améliorations de conception. Nous avons maintenant expédié 22 de ces machines et nous prévoyons d'en expédier plus de 100 autres au cours du prochain exercice.
