Conseil technique : utiliser des points pour créer facilement des cadres

We introduced Onshape Frames nearly a year ago and since then, we’ve been building up the toolset with more powerful features. In this Tech Tip, you will learn about:

• Comment construire des cadres point par point, et
• Comment créer la base d'une cellule de travail.



Charpentes de bâtiment point à point

Saviez-vous qu'il est possible de créer des structures de cadre en utilisant des points dans Onshape ?

Lorsque vous travaillez sur un ensemble de cadres, vous pouvez utiliser la géométrie de votre esquisse de plusieurs manières.

Habituellement, les utilisateurs ont tendance à penser que seules des lignes peuvent être utilisées pour construire des structures, ce qui entraîne de nombreux plans et croquis potentiellement inutiles.

L'outil Frame d'Onshape vous permet d'utiliser des points dans la création de vos structures de cadre.

Dans l'exemple ci-dessous, vous pouvez voir comment, à l'aide de trois esquisses simples (toutes identiques, simplement décalées les unes par rapport aux autres), vous pouvez générer de nombreuses géométries structurelles utiles.

Création d'une base pour une cellule de travail

Pour donner plus de valeur à cet exemple, utilisons ces trois esquisses pour créer l'infrastructure de base d'une cellule de travail.

L'un des principaux avantages de ce flux de travail est la rapidité avec laquelle nous pouvons travailler en utilisant notre intention de conception pour créer des systèmes de cadres hautement modifiables et configurables.

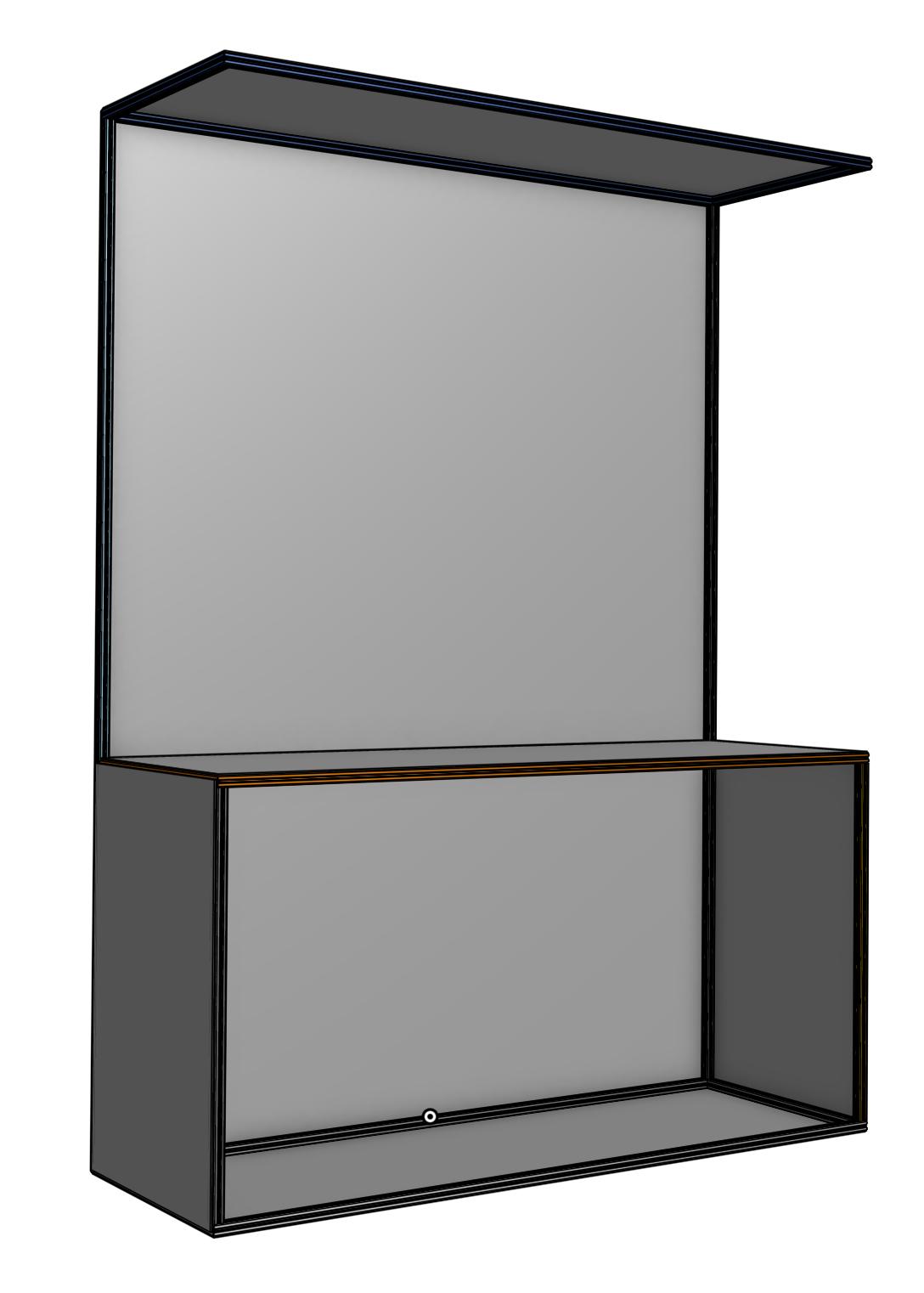

À la fin de ce didacticiel rapide, vous serez en mesure de créer quelque chose comme ceci :

Regardez la vidéo ci-dessous pour mieux comprendre comment combiner les fonctionnalités du cadre !
