Dessins de CAO
Créez, collaborez et partagez des dessins de CAO détaillés, dimensionnés, et entièrement synchronisés avec vos pièces, assemblages et nomenclatures dans le cloud.
Les dessins de CAO, c'est quoi ?
Les logiciels de CAO facilitent la création de pièces, d'assemblages et de dessins avant la fabrication. Les dessins peuvent être des illustrations en 2D ou des visualisations en 3D, et sont utilisés dans la conception, la fabrication et le service après-vente des produits, souvent avec des rendus détaillés, des cotes, des nomenclatures et d'autres spécifications. Les dessins de CAO en ligne peuvent être partagés, visualisés et commentés de n'importe où et sur n'importe quel appareil connecté à Internet. Les équipes peuvent ainsi travailler sur des dessins toujours à jour.
Le module de dessin d'Onshape fournit les documents nécessaires pour la production des pièces et assemblages, sur la base des normes habituelles en matière de détail et de fabrication. Seule la plateforme cloud native d'Onshape offre la possibilité de partager des modèles personnalisés sur n'importe quelle plateforme, y compris un iPad, un iPhone ou un appareil sur Android. La gestion des versions intégrée dans Onshape vous permet de diffuser facilement des plans de fabrication, avec une numérotation automatique des pièces et des schémas de révision personnalisables.
Principales fonctions
Dessins de CAO en ligne
Les dessins cloud native d'Onshape sont associés à des URL uniques. Pour les partager avec des fournisseurs, des fabricants ou d'autres parties prenantes, il vous suffit d'envoyer le lien correspondant ou de créer un QR code.
Le partage des dessins est sécurisé par des autorisations de modification précises, des contrôles d'accès pour les groupes et les projets, et un historique complet et traçable des modifications de conception et des accès aux documents.
Optimiser la communication de projets complexes

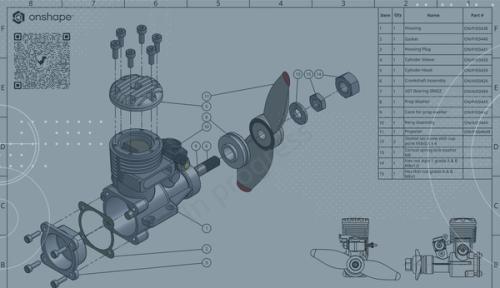

Créez des vues d'esquisses, de surfaces, de pièces et d'assemblages de haute qualité sur une ou plusieurs feuilles. Créez des dessins 2D, 3D, des vues éclatées et des rendus à l'aide de vues standard et personnalisées. Créez des visualisations standard d'informations de fabrication essentielles comme les cotes et tolérances géométriques, les finitions de surface et l'emplacement des fixations à l'aide de tableaux, de légendes, de bulles et bien plus encore.
Dessins liés et synchronisés
L' architecture cloud native d'Onshape lie les assemblages et leurs dessins, ce qui vous permet de passer de la visualisation de coupes transversales en 2D à la modification de pièces en 3D en un seul clic.
Les modifications apportées à votre projet de conception sont automatiquement synchronisées et reflétées dans toutes les pièces, les tables de nomenclature et les informations liées contenues dans votre dessin.
Modèles numériques et dessins détaillés
Grâce au rendu photoréaliste, aux annotations stylisées et aux modèles personnalisés de votre entreprise, vous pouvez créer des dessins détaillés de haute qualité.
Vous pouvez également rechercher des dessins et les pièces associées, partout, à tout moment et sur n'importe quel appareil, et créer des expériences numériques permettant à vos parties prenantes de mieux comprendre la conception de vos produits en 2D et en 3D.
Des dessins fiables pour accélérer la mise sur le marché

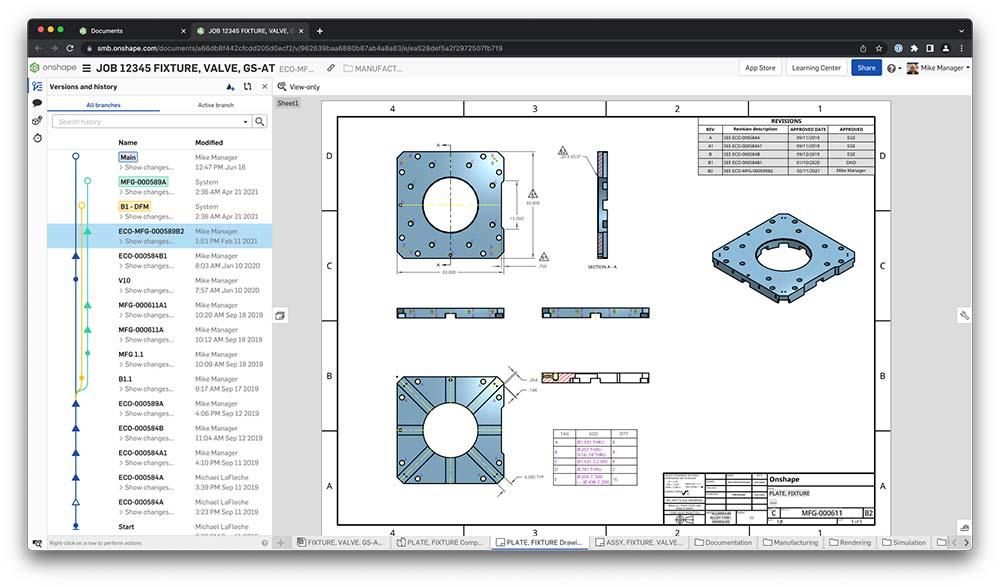

Finis les envois de PDF. La PDM intégrée d'Onshape vous permet de lancer des recherches dans l'ensemble de vos dessins sur le nom d'une pièce, le statut de la version, ou encore la version. En cas de partage, Onshape garantit que vous et vos partenaires de fabrication travaillez à partir de la même version.
Détectez rapidement les problèmes de conception à l'aide de marqueurs pouvant être associés à des pièces, à des assemblages ou à des connexions, en complément d'outils de communication comme les commentaires, les notifications et les affectations de tâches.
Agility and Consensus in DFM Reviews
La qualité des dessins est un élément clé du processus de conception pour la fabrication (DFM). Lisez ce guide à l'usage des responsables pour mieux tenir compte de l'avis des parties prenantes afin d'accélérer les révisions et la mise sur le marché.
Ressources relatives aux dessins de CAO
Les dessins de CAO sont le lien entre les modèles numériques en 3D des concepteurs et les produits construits et assemblés par les fabricants.
Passez en revue ces quelques conseils techniques pour en savoir plus sur la synchronisation, la personnalisation et l'interactivité de vos dessins pour répondre à vos besoins en matière de développement de produits.
Découvrez comment créer un dessin détaillé de pièces et d'assemblages. Ce cours couvre les fondamentaux de la création de dessins, notamment l'utilisation de l'interface de dessin, la création de vues et d'annotations, l'insertion de nomenclatures et de légendes et la mise à jour d'un dessin. *Compte Onshape requis.
Des questions ?
Pour trouver plus de réponses ou poser vos propres questions, rendez-vous sur le forum Onshape.
Les documents Onshape sont partagés à l'aide d'URL uniques sécurisés, via un e-mail de notification ou par encapsulation dans un QR code. Lorsque vous partagez un document avec des autorisations d'exportation avec un fournisseur, celui-ci peut choisir le type de fichier d'exportation à télécharger pour assurer la compatibilité avec son propre système.
Une norme de dessin comprend un ensemble de propriétés de documents détaillés que vous pouvez utiliser avec plusieurs dessins de CAO, comme les formats pour les cotes. Les dessins peuvent être annotés pour respecter les normes de dessin ANSI et ISO, en complément de la prise en charge de modèles personnalisés.
Les fonctionnalités de dessin d'Onshape s'appuient sur les normes du secteur, ainsi que sur l'importation possible de modèles de dessin de CAO pour une personnalisation sur la base de tableaux stylisés, de polices et de logos. Lorsque vous créez un dessin, vous pouvez sélectionner un modèle existant ou en créer un nouveau. Vous pouvez également importer vos modèles existants depuis SOLIDWORKS pour une transition fluide depuis d'autres solutions de CAO.
Pour importer des dessins dans Onshape depuis SOLIDWORKS, commencez par créer et importer des fichiers DWG ou DXF. Si vous souhaitez modifier un dessin importé, vous pouvez utiliser l'application intégrée "ARES Kudo", disponible dans l'App Store Onshape :
https://www.graebert.com/cad-software/ares-kudo-for-onshape/
