Diseño ECAD‑MCAD conectado en Onshape

Sincronización en la nube de
datos ECAD y MCAD

PCB Studio de Onshape admite el intercambio bidireccional de diseños de placas de circuito impreso (PCB) de los sistemas ECAD. Mediante el uso de estándares industriales diseñados específicamente para la interoperabilidad, como el formato de datos intermedio (IDF), el intercambio de diseño incremental (IDX) y los archivos EAGLE (BRD), o mediante la integración directa con Altium, es posible intercambiar datos en ambos sentidos entre las soluciones ECAD y Onshape sin pérdida de detalles geométricos relevantes.

Biblioteca de piezas personalizadas

PCB Studio crea una biblioteca compartida de componentes eléctricos, en la cual se pueden hacer búsquedas, que está siempre sincronizada y ayuda a sus equipos a reutilizar los componentes para ahorrar tiempo.

PCB Studio crea un modelo de Onshape sencillo para cada nuevo componente de los datos de ECAD, lo que simplifica los diseños y mejora el rendimiento mediante formas básicas. Los usuarios pueden usar modelos detallados de componentes de Onshape cuando sea necesario, y PCB Studio los guarda automáticamente en su biblioteca para colocarlos con rapidez.

Iteraciones de diseño electromecánico más rápidas

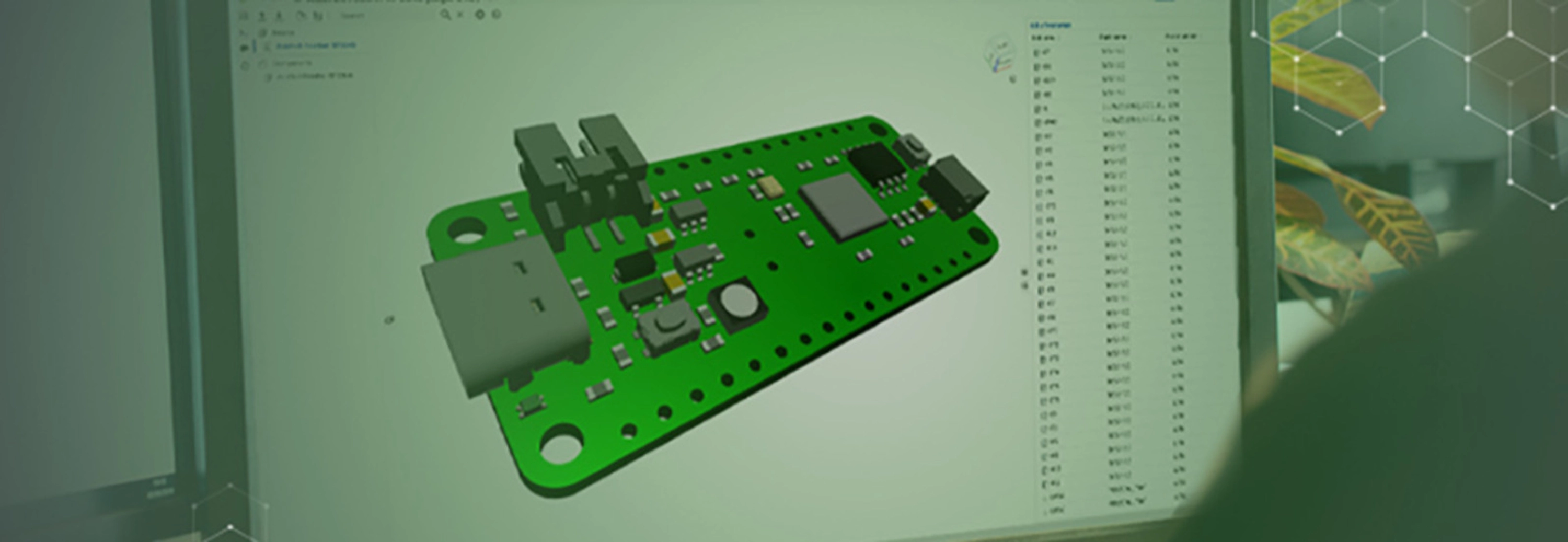

Obtenga la forma y el diseño finales de una placa más rápido. La edición en contexto de Onshape le permite ver los componentes detallados de la PCB en 3D en el contexto de la carcasa del ensamblaje, de modo que puede definir la forma de la placa, los orificios, las zonas de inclusión y las de exclusión. Encuentre y corrija problemas como las colisiones con cotas precisas de los componentes para que la placa encaje correctamente desde la primera vez.

Los usuarios de CAD pueden enviar comentarios directos en 3D a los equipos eléctricos para finalizar el diseño de los componentes y cumplir con las estrictas restricciones de los factores de forma. Todo esto con la flexibilidad de mantener todas las relaciones espaciales o mover componentes individuales, como condensadores, resistencias o chips.

Lleve a cabo diseños basados en PCB

Ya sea que su PCB se compre de stock o se personalice de forma exclusiva, Onshape la trata como un ensamblaje. Puede insertar piezas de archivo rápidamente y buscar entre los componentes para encontrar el sensor, chip o motor específico que necesita para alinearlo y relacionarlo con precisión.

Puede diseñar una carcasa alrededor de una PCB personalizada con la confianza de contar con un sistema de coordenadas compartido, unidades de cotas y convenciones de nomenclatura que refuerzan una comunicación clara entre los equipos eléctricos y mecánicos.

Tiempo de salida al mercado más rápido

La PDM integrada de Onshape administra los datos de MCAD y ECAD del documento versionado de Onshape. Puede bifurcar un diseño para explorar muchas variantes de la placa y, al copiar, compartir o deshacer cambios, los datos de ECAD permanecen sincronizados con el diseño de Onshape.

PCB Studio reduce el riesgo de errores humanos comunes a los equipos de ECAD y MCAD, como formas incorrectas de las placas, posiciones de los componentes o ajustes de ensamblaje, lo que ayuda a los equipos a acordar un diseño final más rápido gracias al intercambio bidireccional de información sobre las PCB.

Conexión Altium ECAD—MCAD

Elimine la molestia de las conversiones de archivos y las importaciones manuales. El conector Altium de Onshape establece un enlace bidireccional en la nube que le permite extraer datos de PCB nativos de Altium, incluidos los componentes electrónicos flexibles, directamente a OnShape, que ahora incluye soporte para los entornos gubernamentales de Onshape que cumplen con los requisitos de ITAR y EAR. Los cambios eléctricos y mecánicos se sincronizan en todas las plataformas, lo que garantiza que ambas disciplinas funcionen en paralelo desde la última versión.
