Zusammenarbeit von ECAD und MCAD mit dem PCB Studio von Onshape

In today's rapidly evolving technological landscape, the boundaries between mechanical and electrical engineering are increasingly blurred. In fact, combined mechanical and electrical components are part of virtually all contemporary value-added electromechanical products.

Yet, a persistent disconnect between electrical and mechanical design engineers often hampers innovation during the development process, which needs to be addressed and resolved for creating innovative products.

ECAD vs. MCAD: Die Kluft überbrücken

In an effort to bridge the gap between electrical CAD (ECAD) software and mechanical CAD (MCAD) software, engineers have had to rely on “middle-man” software integration that allows both sides to communicate.

But as electromechanical products and their technical requirements become more complex, sheer manpower and dated design methods are not getting the job done. This underscores the necessity for integrated digital workflows that streamline communication and reduce design friction. In many cases, doing things the way they’ve always been done is costing manufacturers in terms of product innovation, quality, utility, time to market, and customer satisfaction.

Bessere ECAD- und MCAD-Kommunikation

Elektroingenieure und Maschinenbauingenieure müssen enger zusammenarbeiten, um erfolgreiche Ergebnisse zu erzielen, aber sie benötigen leistungsfähige neue Werkzeuge und Unterstützungssysteme. Um innovative elektromechanische Produkte zu entwickeln, ist es unerlässlich, aktuelle Verfahren durch bewährte Verfahren zu ersetzen, die sowohl elektrische als auch mechanische Konstruktionstechnologien beinhalten. ECAD und MCAD sprechen jedoch nicht immer einfach miteinander.

Für ihren Erfolg benötigen elektromechanische Designteams Softwaretools, die Folgendes können:

• Integriertes elektrisches und mechanisches Design bereitstellen
• Die Möglichkeit zum verlustfreien Datenaustausch
• Bidirektionale Assoziativität zwischen MCAD und ECAD
• Enable real-time collaboration and version control across disciplines

TECHNISCHER TIPP: Leiterplattendesign im PCB Studio von Onshape

PCB Studio von Onshape: Eine ECAD-MCAD-Verbindung

Onshape’s PCB Studio provides on-demand collaboration between the electrical and 3D mechanical design domains, where printed circuit board assembly meets the body of the product. It offers a clear advantage to any company where ECAD and MCAD collaboration and agile design methods are critical for the overall success of electromechanical design and the resulting product.

Die Integration von Onshape for MCAD und PCB Studio for ECAD und die damit verbundenen Vorteile bieten Best Practices für die Integration der beiden Designdisziplinen zur Entwicklung herausragender Produkte, die den Kunden einen echten Mehrwert bieten.

Was ist das PCB Studio von Onshape?

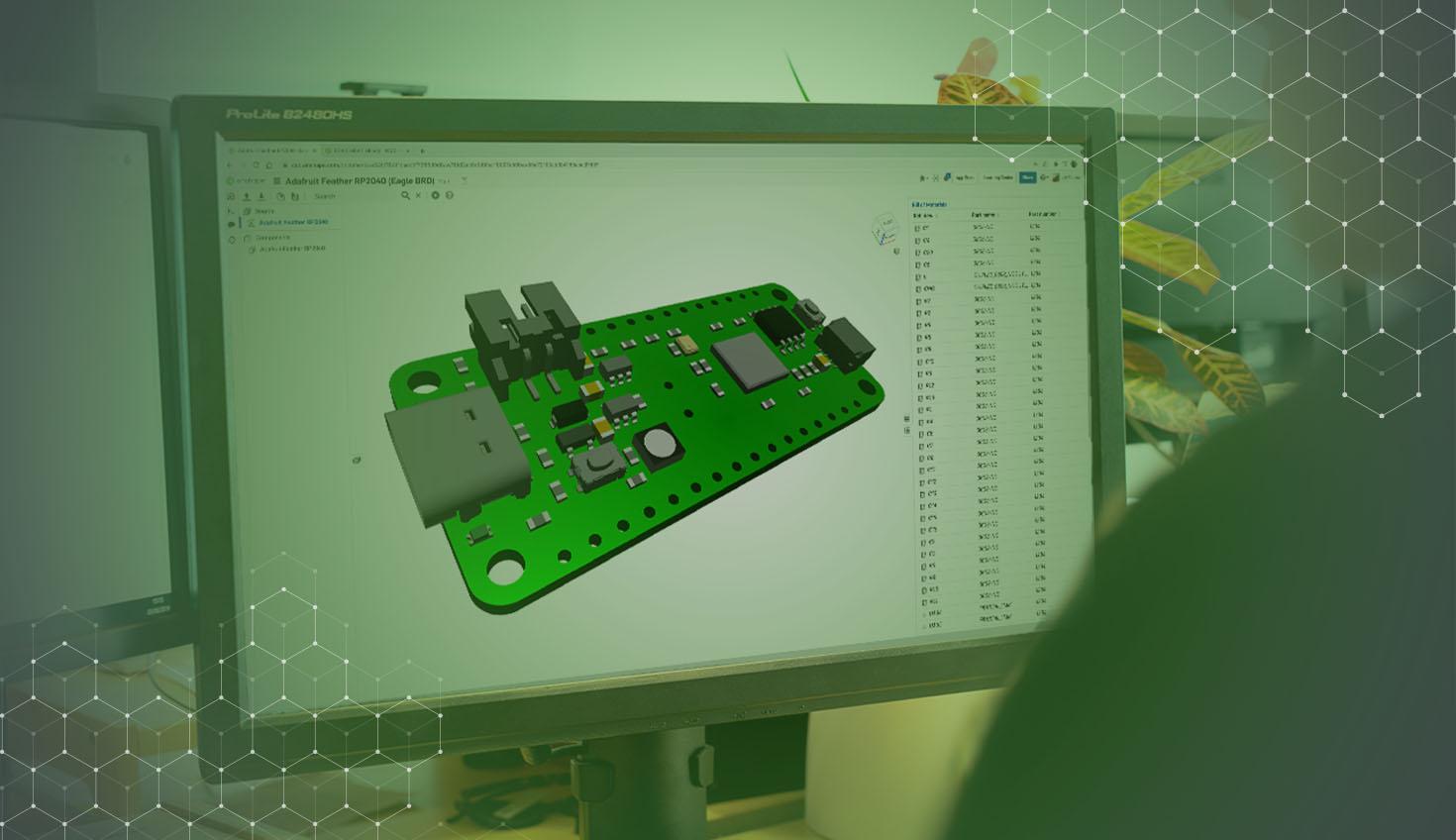

PCB Studio ist eine neue Registerkarte in einem Onshape-Dokument, die Daten aus ECAD-Systemen, die für das PCB-Design verwendet werden, in Onshape-Baugruppen übersetzt und konvertiert und umgekehrt. Es ist jetzt für alle Onshape Professional- und Enterprise-Benutzer verfügbar.

PCB Studio wird am häufigsten verwendet, um zu überprüfen, ob eine in ECAD entworfene Leiterplatte und Komponenten physisch in ein in Onshape entworfenes Gehäuse passen. Sobald Sie jedoch ein detailliertes Leiterplattenmodell in Onshape haben, können Sie auch Analysetools verwenden, um sicherzustellen, dass sich die Leiterplatte wie erwartet verhält, oder die Modelle verwenden, um Bilder, Handbücher oder Montageanleitungen zu erstellen.

Benutzer können auch Onshape-Teile und Baugruppen nach ECAD exportieren. Dadurch kann die Leiterplattenform in Onshape entworfen und dann in ein ECAD-System exportiert werden. Der Elektrodesigner kann dann die Leiterplatte bestücken, und die bestückte Leiterplatte kann dann wieder von ECAD in Onshape importiert werden.

ANSEHEN: Die PCB Studio-Demo von Onshape

PCB Studio: Spitzenreiter bei der MCAD/ECAD-Integration

Es besteht eine große Chance, Zeit zu sparen und bessere Produkte zu entwickeln, die Teams dazu bewegen, elektrische und mechanische Konstruktionsprozesse zu integrieren. Softwareanbieter scheinen sich dessen zunehmend bewusst zu sein, da Unternehmen wie Onshape erhebliche Fortschritte bei der ECAD/MCAD-Integration erzielt haben.

Die effektive Entwicklung von Produkten, die elektrische und mechanische Komponenten enthalten, erfordert eine radikale Transformation des Konstruktionsprozesses. Es gibt enorme Vorteile und Vorteile, die in transformativen Prozessen mit Onshape und PCB Studio realisiert werden können.

Onshape für MCAD und PCB Studio für ECAD können viele Designherausforderungen bewältigen und sind integraler Bestandteil der fortschreitenden Entwicklung der Elektromechanik als die Zukunft des agilen, innovativen Produktdesigns.

By embracing tools like Onshape’s PCB Studio, engineering teams can break down silos, accelerate development cycles, and deliver cutting-edge electromechanical products that meet the demands of modern markets.
