Tech-Tipp: Anwendung des Bemaßungstools

Müssen Sie den Durchmesser einer Welle überprüfen? Willst du wissen, wie weit zwei Dinge voneinander entfernt sind? Das Messwerkzeug von Onshape macht genau das, was es verspricht — es ist Ihr Lineal für CAD. In diesem Video werden wir untersuchen, wie und wann es verwendet werden kann.

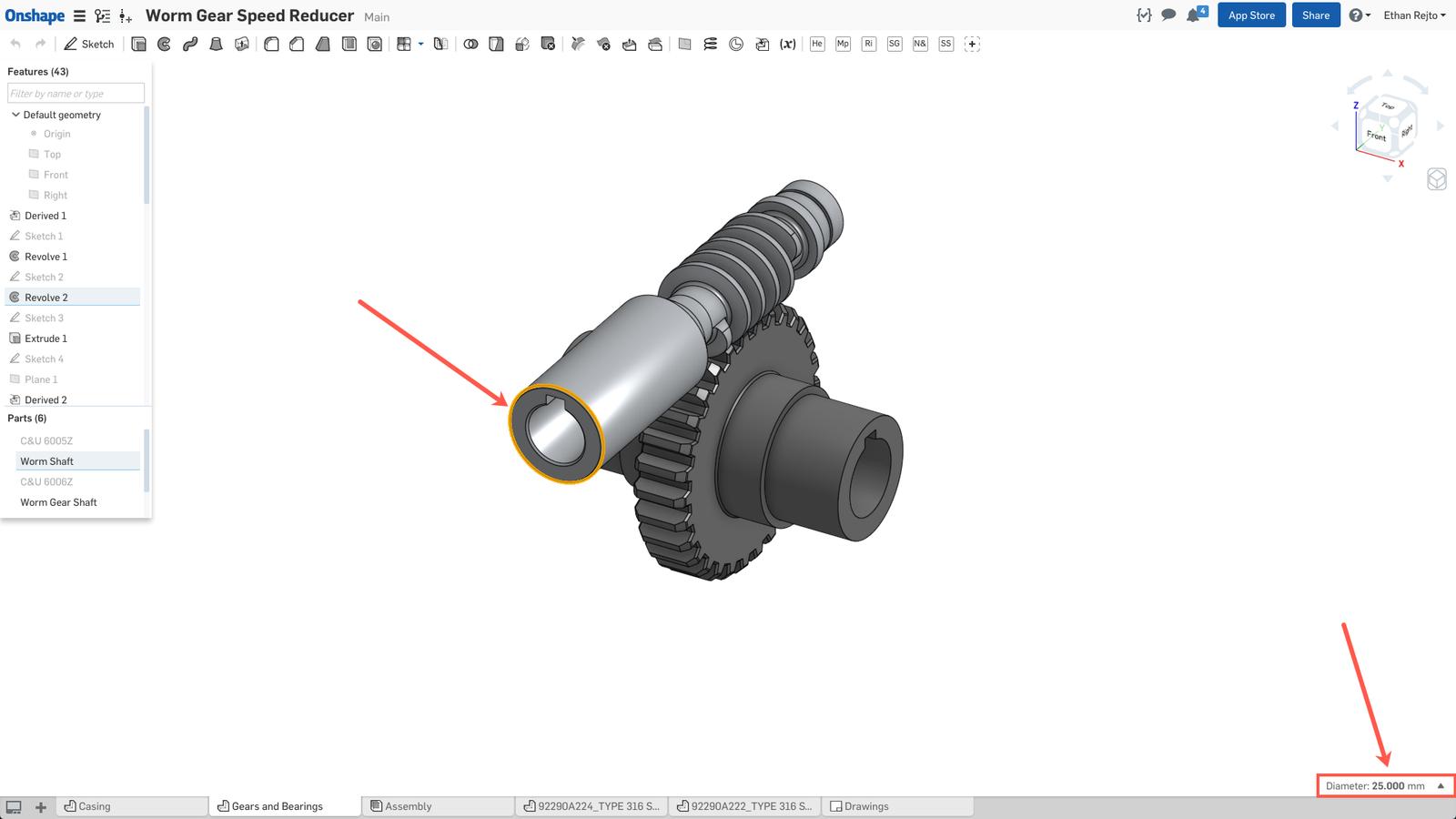

Um das Messwerkzeug zu verwenden, wählen Sie einfach aus, was Sie messen möchten. Sie können Flächen, Kanten, Ebenen und Punkte auswählen. Hier wähle ich die Kante des Schafts aus, um den Durchmesser zu sehen.

Klicken Sie auf den „Aufwärtspfeil“ neben der angezeigten Abmessung, um weitere Messangaben einzusehen.

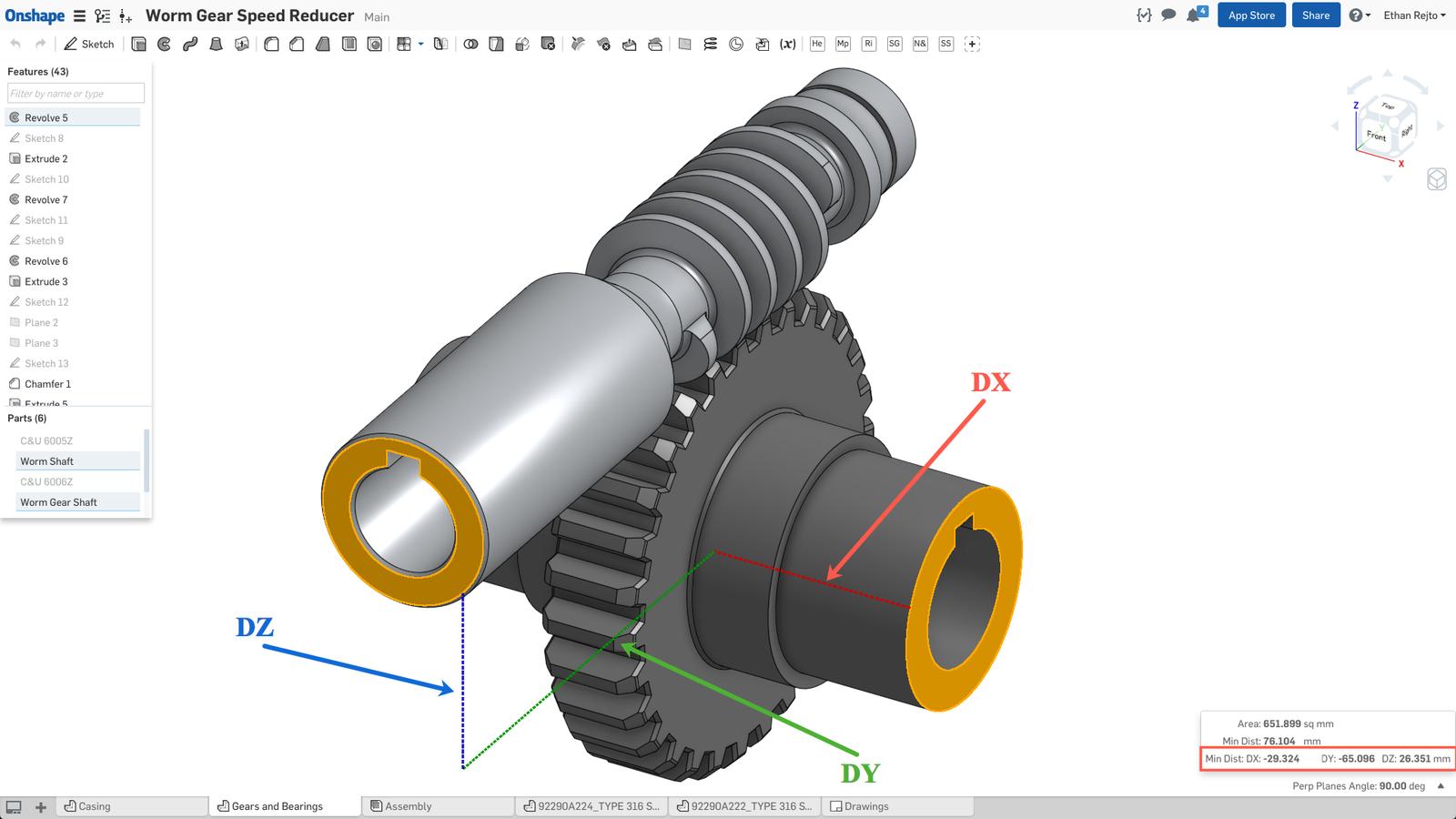

Onshape bietet ebenfalls kartesische Distanzen.

Blau = DZ Grün = DY Rot = DX

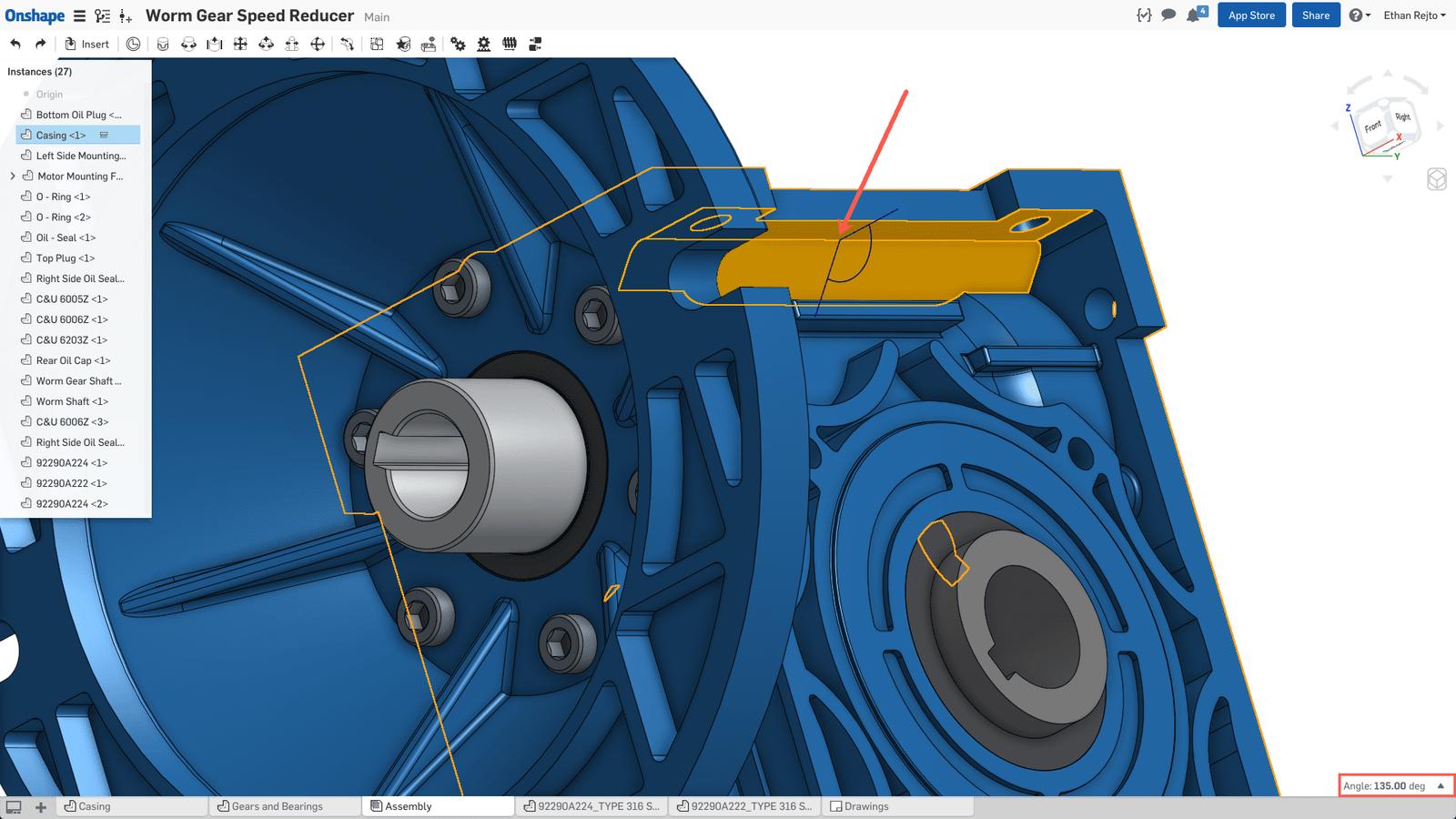

Um einen Winkel zu messen, wählen Sie einfach die beiden nichtparallelen Flächen oder Kanten aus, zwischen denen Sie den Winkel ermitteln möchten. Beachten Sie, dass ich hier in einer Versammlung arbeite.

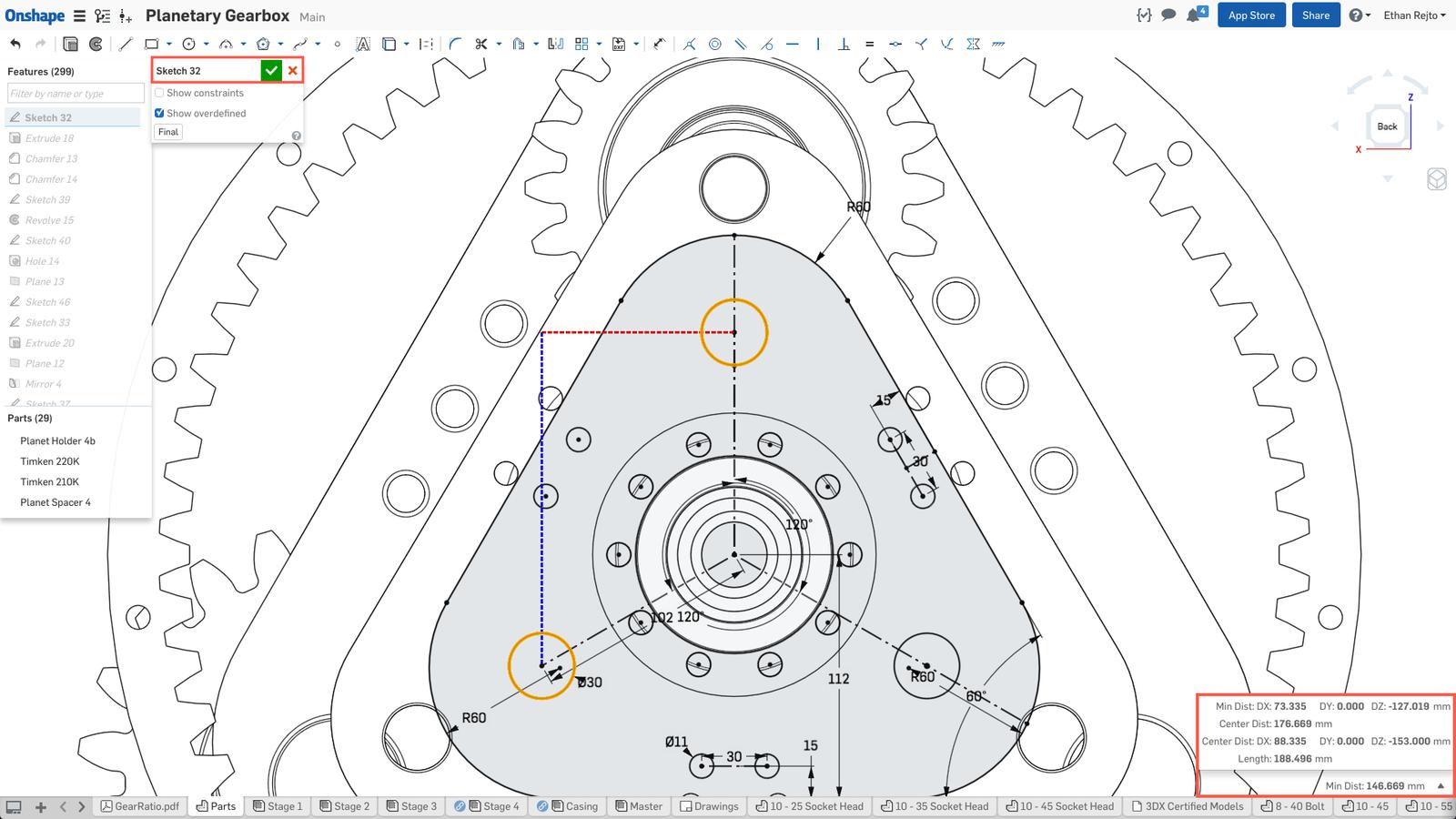

Dieses Tool kann auch für Skizzen verwendet werden.

Und hier finden Sie eine Videoanleitung zur Verwendung Bemaßungstools:

Und das ist alles was dazu gehört! Abonniere den Onshape-Blog, um sicherzustellen, dass du keinen Tech-Tipp verpasst.
