Im Namen aller PTC-Mitarbeiter möchte ich unseren Benutzern ein frohes und erfolgreiches neues Jahr wünschen!
Wir haben uns über die Feiertage ganz und gar nicht ausgeruht und präsentieren Ihnen nun unser neuestes Update.
ALLGEMEINE VERBESSERUNGEN
SUCHEN, FILTERN UND NAVIGIEREN IN DER DOKUMENTHISTORIE

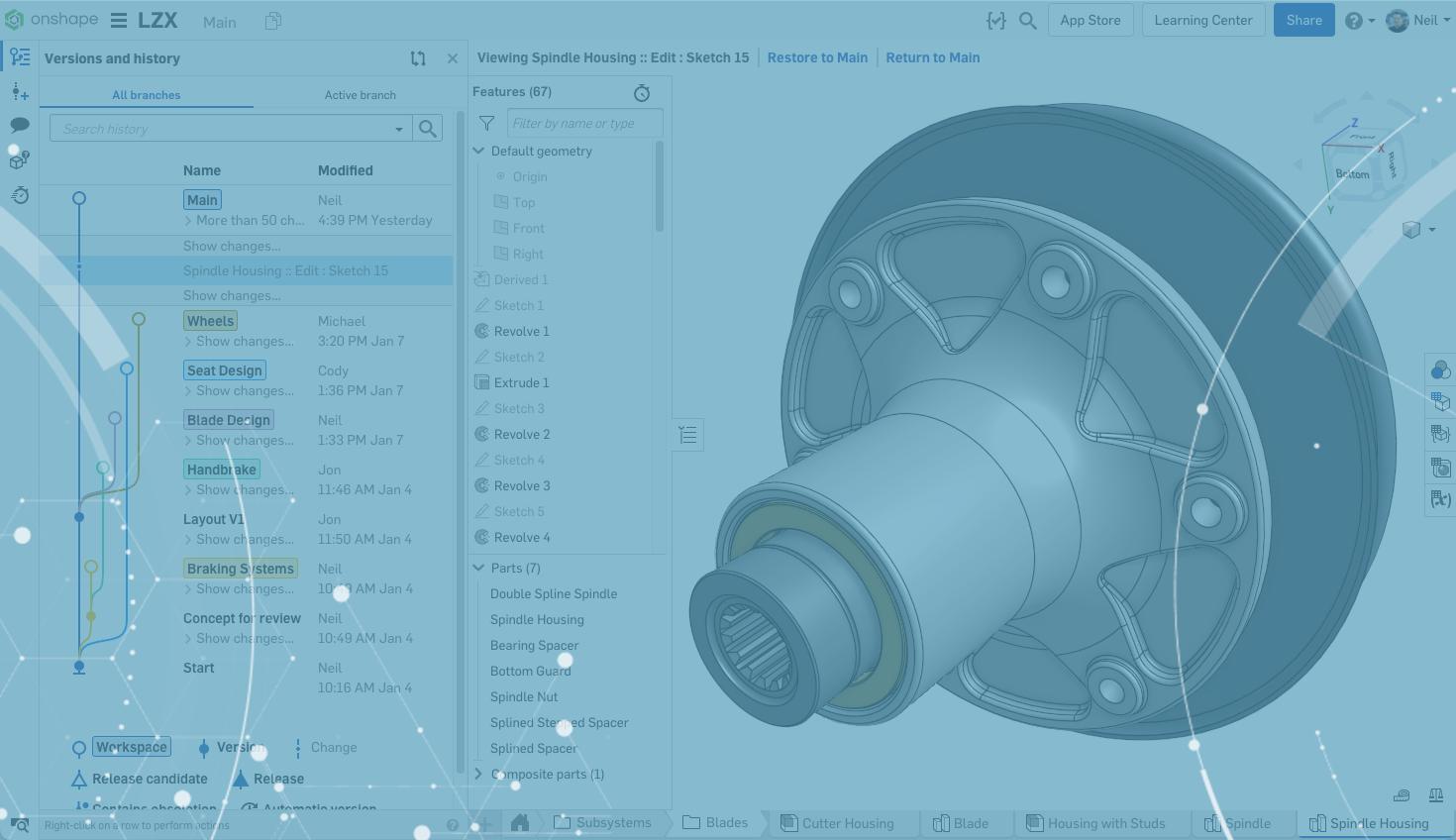

Die Navigation in Dokumenten mit einer langen Bearbeitungshistorie kann schwierig sein. Auch der genaue Zeitpunkt, an dem eine bestimmte Bearbeitung stattgefunden hat, lässt sich häufig nicht leicht feststellen. Die Palette „Versionen und Historie“ enthält jetzt eine Suchfunktion, mit der Sie schnell einen Historieneintrag auf der Grundlage von Element-Registerkarte, Objekttyp, Benutzer oder Datum finden können.
BERECHNUNG DER MASSE
Die Masse eines Bauteils wird jetzt automatisch auf der Grundlage des zugewiesenen Materials berechnet. Die Eigenschaft „Masse des Bauteils“ kann dann in Bezugstexten von Zeichnungen, Titelblöcken, Beschreibungen und Stücklistentabellen verwendet werden. Sie wird automatisch aktualisiert, wenn die Teilegeometrie oder das Material geändert wird.
KONTEXTMENÜ „MATERIAL“

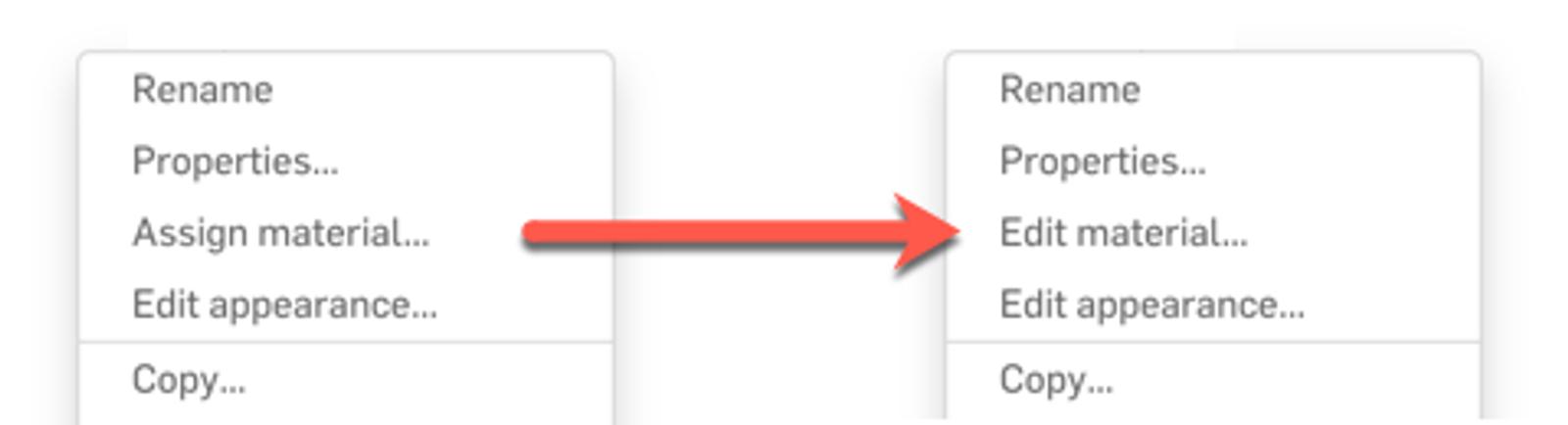

Wenn einem Bauteil bereits ein Material zugewiesen wurde, ändert sich das Kontextmenü von „Material zuweisen“ in „Material bearbeiten“, um leichter feststellen zu können, ob ein Material zugewiesen wurde oder nicht.
SCHNELLAUSWAHL
Das Tool „Auswahl erstellen“ ist jetzt in das Kontextmenü integriert. Bewegen Sie den Mauszeiger über eine Geometrie und klicken Sie mit der rechten Maustaste, um die verfügbaren Auswahloptionen anzuzeigen.
FEHLENDE REFERENZEN IN ORDNERN

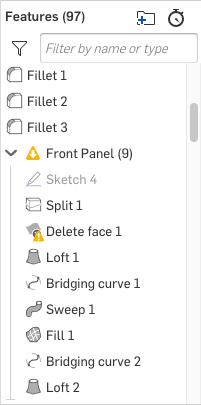

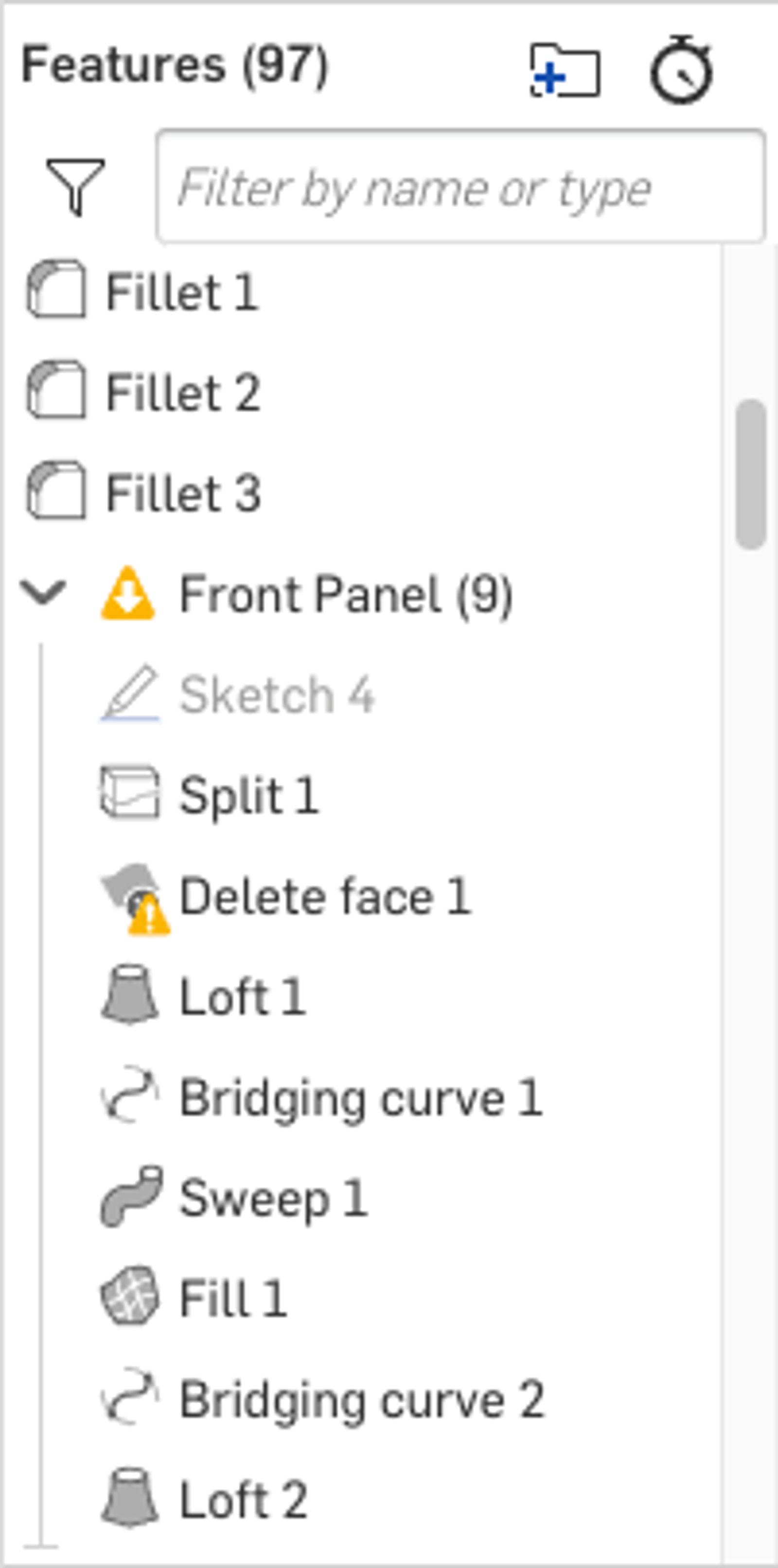

Ein neues Ordnersymbol zeigt Ihnen an, wenn bei einem oder mehreren Features darin Referenzen fehlen.
ERSTELLER DES TEAMS EINEM TEAM HINZUFÜGEN
Wenn ein neues Team erstellt wird, wird nun standardmäßig der Ersteller automatisch zu diesem Team hinzugefügt.
FEATURE-VERBESSERUNGEN
BESSERE KONTROLLE ÜBER VERRUNDUNGEN MIT VARIABLEM RADIUS
Wendepunkte für Verrundungen mit variablem Radius können nun entlang einer Kante hinzugefügt werden, um jeden Radiuswert präzise zu positionieren.
BAUTEIL TRENNEN – SEITE WÄHLEN
Im Feature „Bauteil trennen“ können Sie nun wählen, ob Sie die Geometrie auf einer oder auf beiden Seiten des geteilten Bauteils beibehalten möchten.
VERBESSERUNGEN DER VISUALISIERUNG
ZEBRASTREIFEN SKALIEREN UND UMKEHREN
Die mit dem Tool zur Visualisierung der Krümmung erstellten Zebrastreifen können jetzt feinabgestimmt werden, um Ihnen bei der Überprüfung der Qualität Ihrer Oberflächen zu helfen.
TESSELIERUNG FÜR DIE OBERFLÄCHENANALYSE IN HOHER QUALITÄT
Wenn Sie eine bessere grafische Darstellung benötigen, insbesondere bei der Oberflächenanalyse, können Sie jetzt die Ansicht vorübergehend in hoher Qualität anzeigen.
VERBESSERTE KURVEN-TESSELLIERUNG
Kurven werden jetzt automatisch mit einer feineren Toleranz gerendert, um ihre Krümmung besser sichtbar zu machen.
KRÜMMUNGSKÄMME AUF FLÄCHEN
Der Befehl „Krümmung anzeigen“ kann jetzt Krümmungskämme auf Flächen anzeigen, um die Oberflächenqualität und die Krümmungskontinuität zu überprüfen.
KONTEXTABHÄNGIGE TRANSPARENZ-KONTROLLE
Mit dem neuen Schieberegler „Kontext-Transparenz“ ist das Anzeigen, Auswählen und Ausblenden von Baugruppengeometrie im Kontext jetzt ganz einfach.
AUSBLENDEN VON BAUTEILEN IM MODUS „ISOLIEREN“
Die Befehle „Isolieren“ und „Transparent machen“ enthalten jetzt eine neue Option, um transparente Teile vollständig auszublenden.
HERVORHEBEN VON FEATURES IN DER BAUTEIL-LISTE
Zusätzlich zum Filter oben in der Feature-Liste können Sie nun ein Bauteil, eine Fläche oder eine Kurve aus der Bauteil-Liste auswählen. Die zur Konstruktion verwendeten Features werden in der Feature-Liste hervorgehoben.
VERBESSERUNGEN BEI ZEICHNUNGEN
RICHTIGE RADIUSBEMASSUNGEN
Das Tool „Radialbemaßung“ kann jetzt die korrekte Größe einer Verrundung oder einer anderen kreisförmigen Kante, die nicht in der Ansichtsebene der Zeichnung liegt und daher kein echter Bogen ist, messen und anzeigen.
ABSTAND DER TABELLENZELLEN

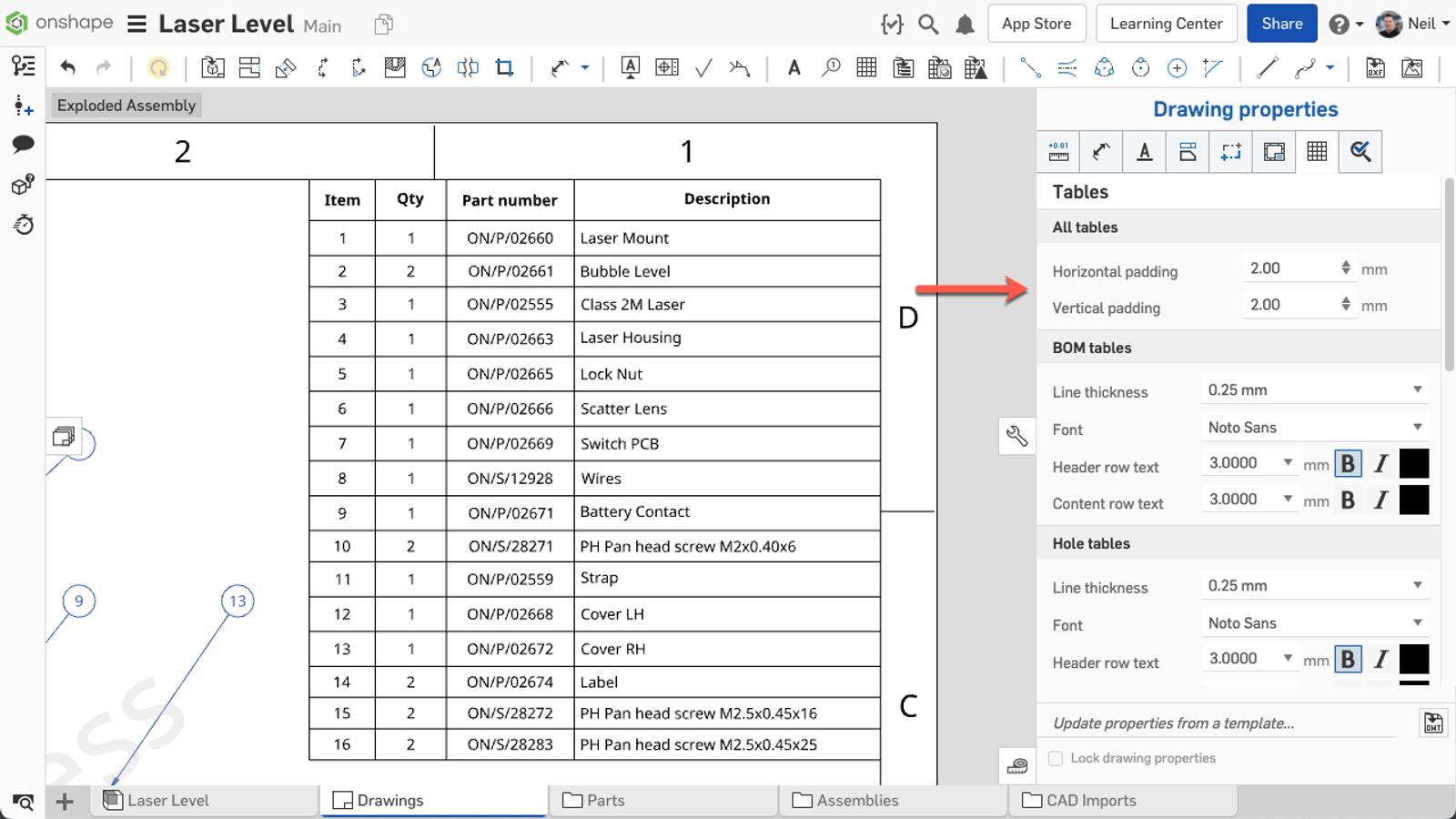

Eine neue Zeichnungseigenschaft für Tabellen ermöglicht es Ihnen, den Abstand um den Text in einer Zelle zu steuern. Dies ist eine globale Eigenschaft für alle Tabellen und alle Zellen in einer Zeichnung, um den minimalen horizontalen und vertikalen Abstand um Text in einer Zelle festzulegen. Damit soll die Lesbarkeit erhalten oder die Dichte der angezeigten Informationen erhöht werden.
VERBESSERUNGEN BEIM PROFESSIONAL-ABO
BENUTZERDEFINIERTE BERECHNUNG DER BAUTEIL-EIGENSCHAFTEN
Zusätzlich zur berechneten Masse können Kunden von Onshape Professional und Onshape Enterprise jetzt den Wert einer benutzerdefinierten Bauteil-Eigenschaft mit FeatureScript definieren. Das Ergebnis des Features „Benutzerdefinierte Bauteil-Eigenschaft“ kann vom Benutzer (mit entsprechenden Berechtigungen) überschrieben werden und in Stücklistentabellen und Bezugstexten zu Zeichnungen angezeigt werden. Die Dokumentation für dieses Feature finden Sie hier.
ÜBERTRAGEN DER EIGENTÜMERSCHAFT

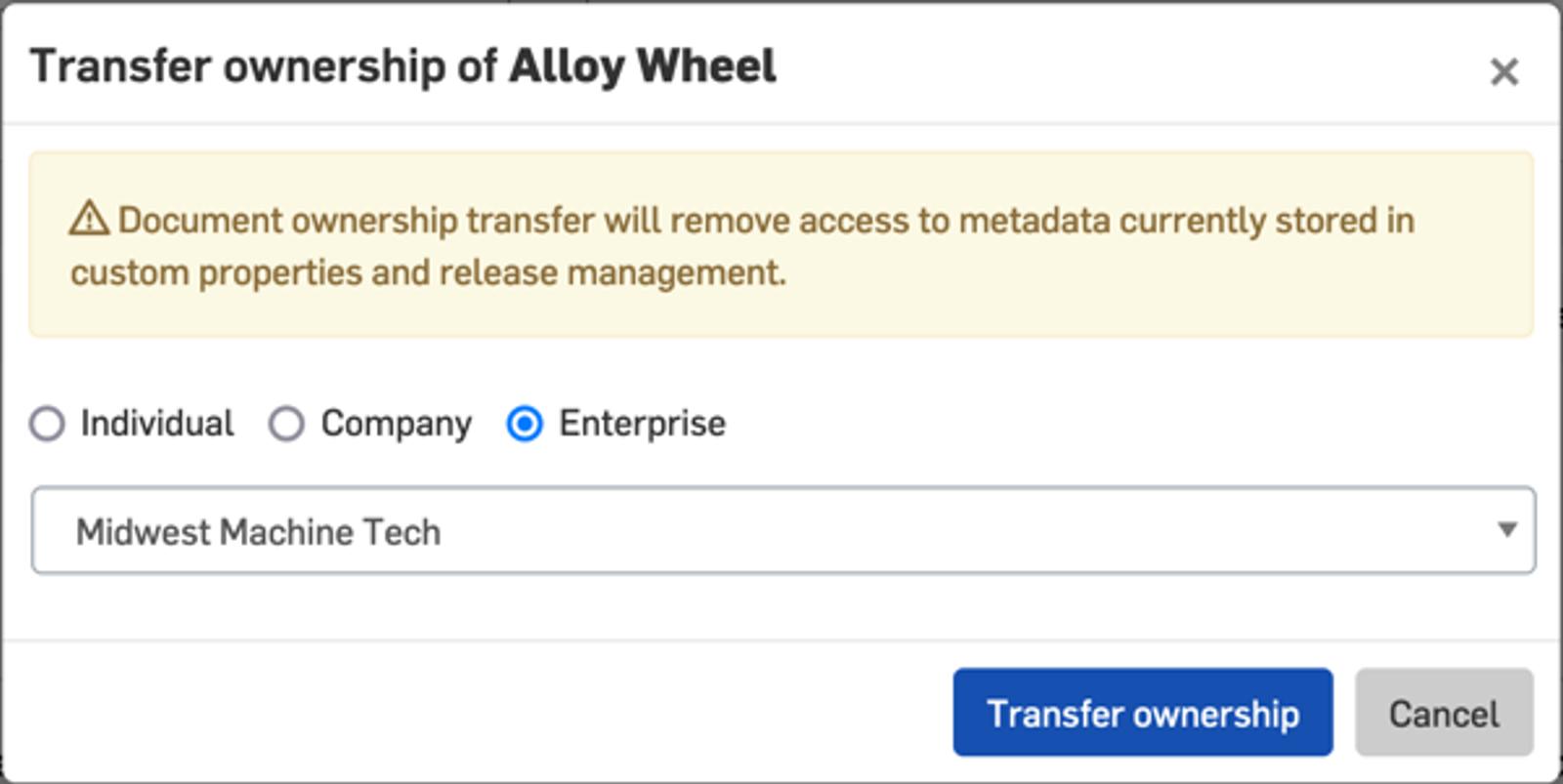

Das Dialogfeld „Eigentum übertragen“ listet nun Onshape Enterprise- und Onshape Professional-Companys separat auf. So können die Benutzer, die Mitglieder mehrerer Companys sind, sicherstellen, dass die richtigen Dokumente an die richtige Company übertragen werden.
Bitte nehmen Sie sich einen Moment Zeit, um die neuen Funktionen und Verbesserungen auszuprobieren, und hinterlassen Sie Ihre Kommentare im Onshape-Forum. Eine detaillierte Liste aller Änderungen in diesem Update finden Sie im Change-Log.
Zur Erinnerung: Die hier aufgelisteten Aktualisierungen sind ab jetzt für alle Benutzer verfügbar, die neue Dokumente erstellen. In den nächsten Tagen werden diese Funktionen auch in Dokumenten verfügbar sein, die vor dieser Aktualisierung erstellt wurden.
