Dépliage de la conception de tôles, du modèle CAO à la fabrication

La tôle est un excellent moyen d'exprimer vos créations. Le matériel est assez abordable et il suffit de faire une recherche sur Google pour trouver un atelier de fabrication local.

En outre, grâce à Onshape de PTC, il est encore plus facile de concevoir avec de la tôle. La plateforme CAO et PDM native du cloud améliore l'approche de la conception des tôles et établit une nouvelle norme en matière de rationalisation des processus de fabrication.

Lisez la suite pour en savoir plus sur 15 fonctionnalités d'Onshape qui sont essentielles pour réussir la conception avec de la tôle. Ou regardez le webinaire consacré à la tôle Onshape.

1. Concevez à la maison, au bureau ou en déplacement

L'époque des lourdes installations logicielles et des cauchemars liés à la compatibilité des versions est révolue. Onshape fonctionne entièrement dans un navigateur Web, ce qui donne aux utilisateurs la liberté de concevoir n'importe où et n'importe quand.

Que ce soit au bureau, sur une tablette dans l'atelier de fabrication ou même sur un smartphone pendant les trajets, les designs sont toujours accessibles. Cette accessibilité n'est pas seulement pratique, elle stimule la collaboration et la productivité.

2. Adoptez des vues simultanées des tôles

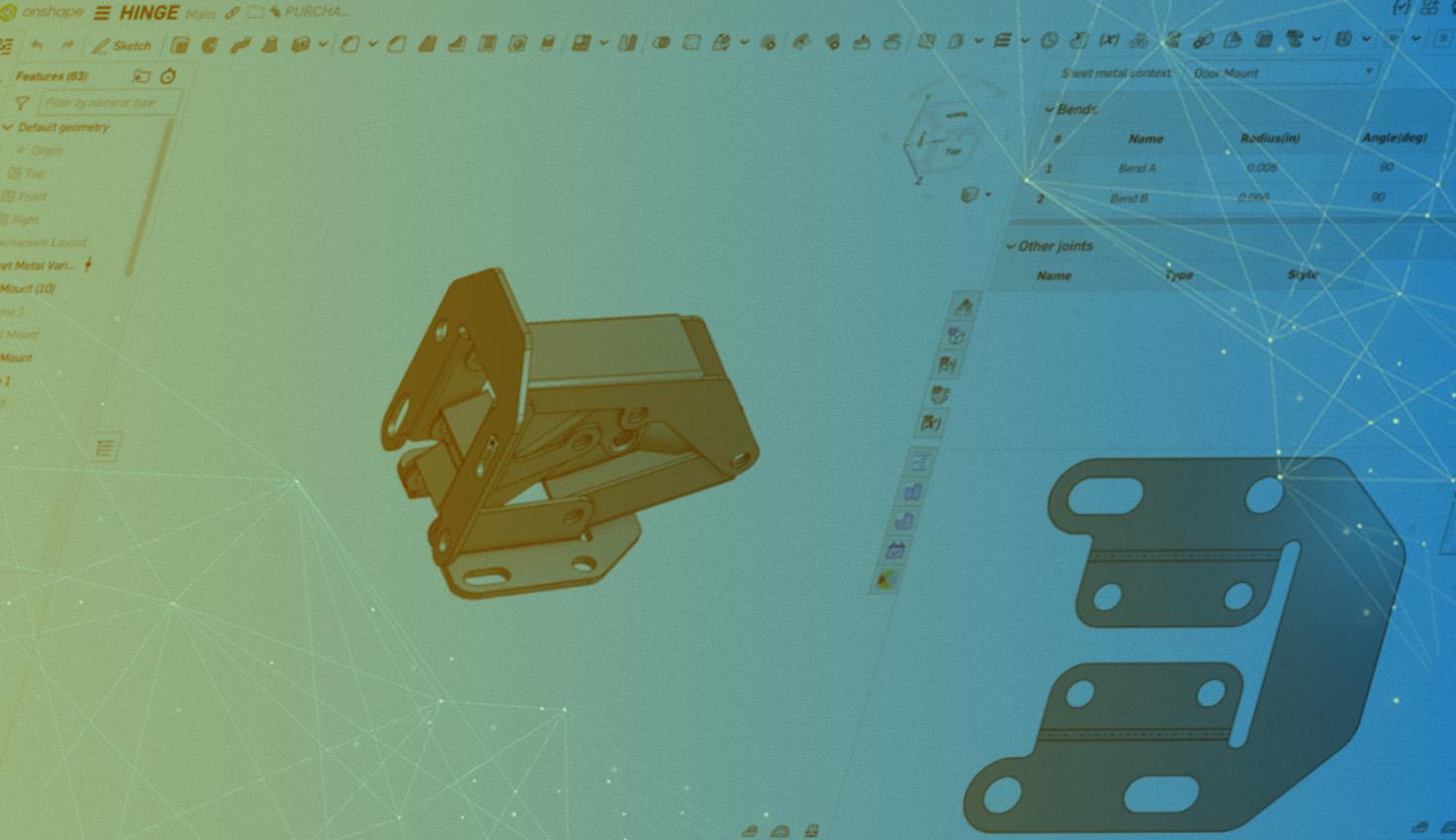

Lors de la conception avec de la tôle, Onshape peut afficher le modèle plié, le motif plat et la table de pliage lors de la conception avec de la tôle. Gardez toujours la table en tôle et la vue à plat visibles lorsque vous travaillez pour voir instantanément l'impact des modifications de conception sur les états plié et plat, afin de réduire les erreurs et de gagner du temps.

Connectez-vous et consultez toutes les informations pertinentes sur la conception des tôles.

3. Comprendre l'extrusion, la conversion ou l'épaississement

Onshape propose aux concepteurs trois outils utiles pour la conception de tôles, chacun ayant ses points forts :

• Extruder: la méthode classique, parfaite pour créer des pièces à partir de zéro.
• Convertir: idéal pour transformer des modèles solides existants en tôle.
• Épaissir: idéal pour les formes complexes, en commençant par une surface et en lui donnant de l'épaisseur.

Savoir quand utiliser chaque méthode peut vous faire gagner du temps et éviter des complications par la suite.

4. Utiliser les touches de raccourci

Chaque seconde compte dans le monde du design. C'est là que les touches de raccourci d'Onshape sont utiles. Par exemple, appuyer sur la touche « S » fait apparaître une barre d'outils de raccourcis personnalisable, qui permet d'accéder aux outils les plus utilisés en un clic. Le développement de la mémoire musculaire peut prendre un peu de temps, mais les gains de productivité à long terme sont importants.

Tech Tip: Customizing Keyboard Shortcuts in Onshape

5. Tirez parti de la modélisation en plusieurs parties

La capacité de modélisation en plusieurs parties d'Onshape est particulièrement utile pour les assemblages de tôlerie et les cadres. Concevez des pièces de tôlerie connexes dans un studio à pièces unique. Cette approche facilite la gestion des relations entre les pièces et garantit que les modifications apportées à une pièce mettent automatiquement à jour les composants associés.

6. Master Sketched Bends

Les courbures esquissées offrent une flexibilité accrue dans la création de formes de tôle complexes. Lorsque vous travaillez avec des courbures non standard, commencez par un croquis du modèle. Utilisez la fonction de pliage pour définir la ligne et l'angle de pliage, permettant ainsi un contrôle précis de la forme pliée. Cela est particulièrement utile lorsque vous commencez avec une forme de stock dépliée et que vous souhaitez la « développer » en une forme pliée.

7. Optimisez la création de brides

Les brides sont un élément fondamental de la conception des tôles, et Onshape fournit les outils nécessaires pour les créer efficacement. Utilisez l'option « Jusqu'à l'entité » lors de la création de brides pour vous assurer qu'elles rejoignent précisément les autres pièces ou faces de l'assemblage. L'option « Sélection de la chaîne » permet aux utilisateurs de sélectionner rapidement toutes les arêtes pertinentes lors de la création de plusieurs brides. Cela peut accélérer les flux de travail, en particulier pour les pièces complexes.

Onshape aide les utilisateurs à déterminer les informations de pliage à l'aide de la fonction Flange.

8. Utilisez des tables de pliage personnalisées

Chaque atelier de fabrication a ses capacités et ses préférences en matière de pliage de tôle. Grâce au FeatureScript d'Onshape, les concepteurs peuvent créer des tableaux de pliage personnalisés qui reflètent les propriétés spécifiques des équipements et des matériaux. C'est comme si l'expertise du magasin était intégrée directement dans le logiciel.

Utilisez cet exemple de document avec un tableau de pliage personnalisé pour le copier et le modifier en fonction des normes de l'atelier ou du fournisseur. Vous trouverez plus d'informations ici sur l'ajout de fonctionnalités personnalisées à votre barre d'outils dans Onshape.

9. Tirez parti des configurations pour les variantes de conception

Onshape Configurations est particulièrement puissant pour la conception de tôles, car il permet de créer rapidement de multiples variantes de pièces. Utilisez les configurations pour gérer différentes épaisseurs ou matériaux pour la même pièce et passez rapidement d'une variante à l'autre sans recréer l'intégralité du modèle. Pour optimiser l'efficacité, combinez des configurations avec des fonctionnalités personnalisées pour mettre à jour automatiquement les numéros de pièce, les descriptions et les autres métadonnées en fonction de la configuration sélectionnée.

10. Simplifiez la création de dessins

La création de dessins peut être fastidieuse. Onshape simplifie le processus grâce à des outils permettant de placer rapidement les dimensions et à des rappels d'inspection automatiques. Il en résulte des dessins clairs et détaillés qui sont produits plus rapidement que jamais. Placez la vue pliée et la vue à plat à l'échelle sur le dessin, avec des dimensions ordonnées.

11. Optimisez les exportations DXF

Des fichiers DXF propres et précis sont essentiels au bon déroulement des processus de fabrication. Utilisez les règles d'exportation d'Onshape pour créer des conventions de dénomination de fichiers standardisées pour les exportations DXF. Cela facilite la gestion des fichiers et réduit la confusion lors de la communication avec les fabricants. Pour plus de flexibilité, créez un paramètre d'exportation personnalisé qui inclut les lignes de pliage et les contours des pièces sur des couches distinctes. Cela peut être utile pour les fabricants utilisant différents procédés de découpe et de pliage.

12. Collaboration avec les fournisseurs en temps réel

La plateforme cloud native d'Onshape offre des opportunités uniques de collaboration avec les ateliers de fabrication de tôles et les fournisseurs. Utilisez les fonctionnalités de partage d'Onshape pour donner aux fournisseurs un accès en lecture seule aux designs à l'aide de Publications. Cela leur permet de fournir des informations sur la fabricabilité sans risque de modifications accidentelles et protège les données de conception.

Les fournisseurs peuvent collaborer avec les concepteurs en temps réel.

13. Mettre en œuvre les contrôles de conception pour la fabrication (DFM)

Détecter rapidement les problèmes de fabricabilité peut permettre de réaliser des économies de temps et d'argent considérables. La fonction de branchement et de fusion d'Onshape facilite les contrôles DFM (Design for Manufacturing) efficaces. Les utilisateurs peuvent créer des branches distinctes pour optimiser le DFM, ce qui permet une collaboration précoce avec les fabricants. Cette approche permet aux équipes d'identifier et de résoudre les problèmes potentiels lorsque les changements sont les moins coûteux, conformément aux principes de conception agile.

Onshape travaille en partenariat avec plusieurs applications, dont Xometry, qui peuvent automatiser les contrôles DFM. Ils sont disponibles sur l'App Store Onshape.

14. Utiliser les caractéristiques spécifiques à la tôle

Onshape propose plusieurs fonctionnalités spécialement conçues pour la conception de tôles. Testez les fonctionnalités d'angle, de chanfrein et d'ourlet pour créer efficacement des traitements complexes des bords. Onshape fournit également du contenu standard, comme des fixations PEM, et peut faire correspondre les pièces aux trous correspondants afin que tout s'adapte correctement, garantissant ainsi une nomenclature précise.

L'insertion des fixations PEM est rapide lorsque vous utilisez Onshape.

15. Innovez grâce au contrôle de version

Grâce au contrôle de version intégré d'Onshape, vous pouvez explorer librement des alternatives de conception sans crainte. Chaque modification est automatiquement enregistrée et les utilisateurs peuvent facilement revenir à une version précédente. Utilisez les branches pour explorer différents concepts de design sans affecter le design principal.

Cela permet aux concepteurs de tester des idées radicales avec le filet de sécurité qui consiste à annuler ou à fusionner facilement les modifications. La création de versions « points de contrôle » à des étapes clés du processus de conception permet de revenir facilement à un état antérieur si nécessaire ou de comparer différentes itérations d'un dessin de tôle.

16. Découvrez Onshape Professional

Onshape établit une nouvelle norme pour les outils de conception de tôles. La combinaison de puissants outils de CAO paramétriques avec une collaboration et une accessibilité natives du cloud aide les concepteurs et les ingénieurs à créer de meilleurs produits de manière plus efficace.

Grâce au programme Onshape Discovery, les utilisateurs qualifiés peuvent explorer gratuitement toutes les fonctionnalités mentionnées ci-dessus, et bien d'autres encore, pendant une durée maximale de 6 mois. Le programme Discovery offre une excellente occasion de tester ces outils innovants. Alors, inscrivez-vous dès aujourd'hui et découvrez comment Onshape peut transformer le processus de conception des tôles. Le prochain superbe design en tôle pourrait être à portée de main d'un simple onglet de navigateur !
