Neue Funktionen: Simulation, Veröffentlichungen, AR-Ansicht

Der Herbst ist in vollem Gange – und bei auch Onshape ist einiges los!

In diesem Update enthüllen wir einige mit Spannung erwartete neue Funktionen, die Ihre Arbeitsweise revolutionieren werden. Onshape Simulation Beta, Veröffentlichungen, AR-Ansicht und viele andere lang ersehnte Verbesserungen der allgemeinen CAD-Funktionalität sind jetzt verfügbar. Probieren Sie sie gleich aus!

Onshape Simulation Beta

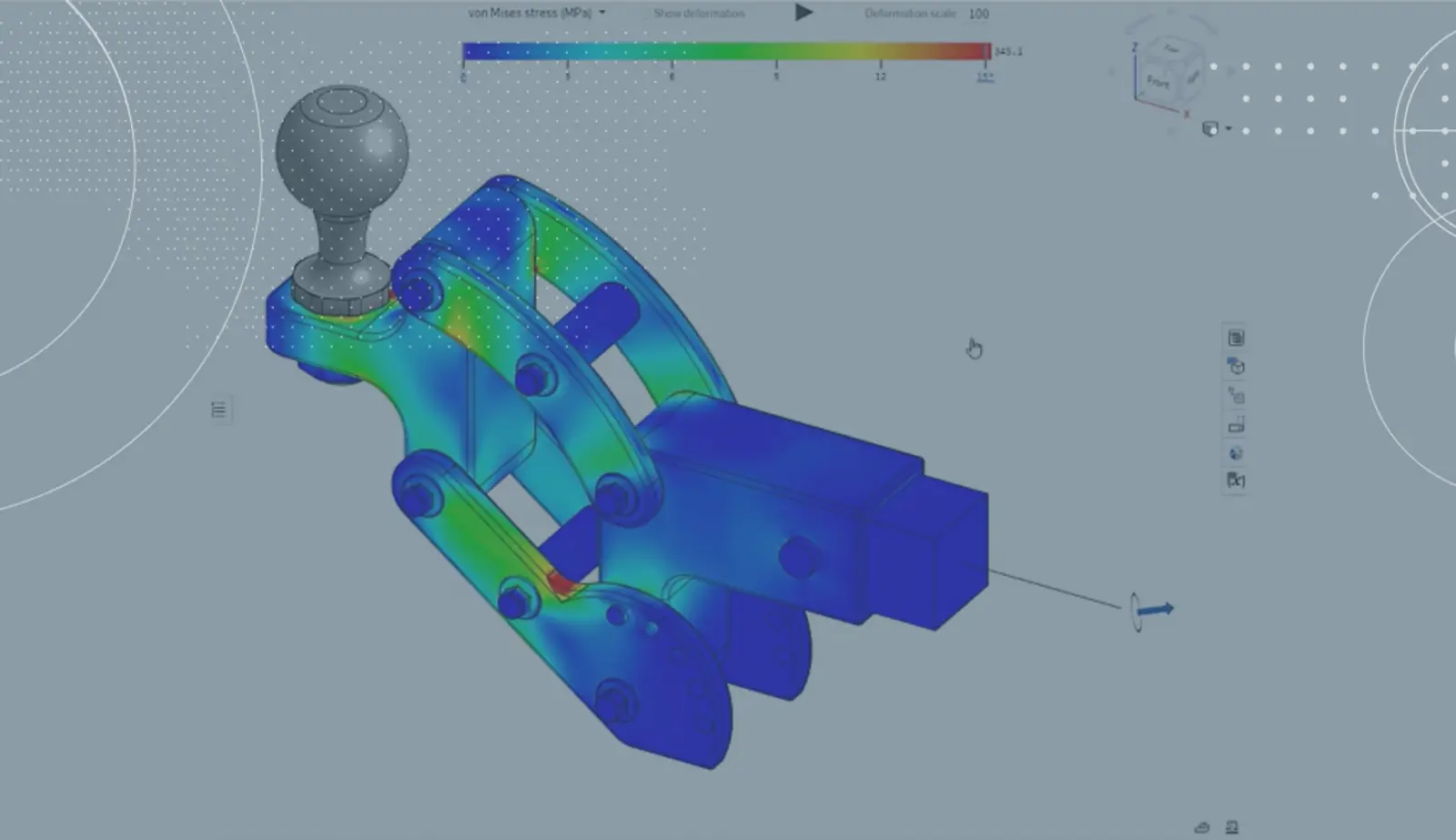

Wir dürfen vorstellen: die cloudnative Onshape Simulation – eine schnelle, einfache und genaue Finite-Elemente-Analyse-Lösung (FEA), die direkt in Onshape-Baugruppen integrierte Strukturanalysen bietet. So erhalten Sie frühzeitig und häufig aussagekräftige mechanische Orientierungshilfen, während Sie Ihre Designs iterieren.

• Schnelles Cloud-Computing

• Einfach zu bedienen, wenn Sie eine Baugruppe erstellen können, können Sie auch eine Simulation durchführen.

• Präzise, proprietäre und validierte Technologie.

Die Simulation nutzt wesentliche Onshape-Features wie Konfigurationen, Variablen, Verzweigung und Zusammenführung sowie Teilen.

Die Simulation berücksichtigt Ihre Baugruppenverknüpfungen mit einer bahnbrechenden, schnellen Visualisierung der Bauteileverbindungen. Und sie verfügt über körperzentrierte Belastung und Interaktionen.

Onshape Professional

Veröffentlichungen

Onshape-Veröffentlichungen bieten eine neuartige Möglichkeit, genau die richtigen CAD-Konstruktionsinformationen und den exakten PDM-Datenstand, den Sie Ihren erweiterten Design- und Fertigungsteams mitteilen möchten, zu teilen. Diese neue Art von Dokument in Onshape fasst Design-Informationen zusammen, einschließlich Part Studios, Baugruppen, Zeichnungen und andere Dateidaten ohne den vollständigen Versionsverlauf.

Verpackte Kopien von Dateien müssen auch nicht mehr exportiert werden, wenn sie mit Nicht-CAD-Benutzern geteilt werden. Durch die dynamischen Teilen-Funktionen von Onshape erhalten Sie so stets die neuesten Informationen.

Allgemeine Verbesserungen

Bohrspitzenwinkel

Beim Einstellen des Bohrspitzenwinkels im Tool „Bohrung“ gibt es jetzt Optionen für Standardbohrspitzengrößen sowie für flache und benutzerdefinierte Winkel. Außerdem wird die Anzahl der Bohrungen bei Verwendung einer Bohrungstabelle unabhängig voneinander verfolgt, wenn die gleiche Bohrung mit einem anderen Bohrspitzenwinkel verwendet wird.

Flächen trennen mit 3D-Kurve

3D-Kurven können jetzt als Tools zum Trennen von Flächen in einem Part Studio verwendet werden.

Tangentenfortsetzung

Es gibt einige Bedingungen, bei denen die automatische Tangentialität nicht das gewünschte Ergebnis ist. Eine Neuerung dieses Updates ist, dass die Benutzer steuern können, ob die automatische Fortsetzung der Tangente zugelassen werden soll oder nicht.

Verbindung wiederherstellen

Onshape stellt jetzt nach einem vorübergehenden Internet-Ausfall die Verbindung wieder her.

Verbesserungen an Zeichnungen

Unterstützung für Konjugationswinkel in „Intelligente Bemaßung“

Das Tool „Intelligente Bemaßung“ ermöglicht konjugierte Winkelbemaßungen, die bisher nur bei Verwendung des Tools „Linie-zu-Linie-Winkelbemaßung“ unterstützt wurden.

Verbesserungen an Render Studio

Stilisierter Rendermodus

Ein stilisierte (nicht fotorealistischer) Rendermodus ist jetzt im Dropdown-Menü der Ansicht verfügbar. Damit lässt sich eine Vielzahl von Marketing-Bildern erstellen.

Einstellungen für virtuellen Boden

Die Benutzererfahrung wurde verbessert, um die Einstellungen für die Umgebungskuppel und den virtuellen Boden zu vereinfachen.

Hintergrundfarbe

Für eine bessere Benutzererfahrung wurden das Hintergrundbild und die Farbeinstellungen in das Dropdown-Menü der Ansicht verschoben wurden.

iOS- und iPadOS-Verbesserungen

AR-Ansicht

Für iPhone- und iPad-Benutzer bietet die Onshape App jetzt eine integrierte Augmented-Reality-Ansicht von Live-Designs in Onshape Part Studios und Baugruppen. Diese Funktionalität wird vom PTC-Produkt Vuforia unterstützt. Aktivieren Sie einfach den AR-Ansichtsmodus im Pull-Down-Menü der Ansicht oder über die Symbolleiste für die schreibgeschützte Ansicht. Sie müssen nicht bei jeder Design-Änderung erneut in AR-Formate exportieren. Wenn Ihr Design aktualisiert wird, ändert sich auch die Ansicht auf dem Bildschirm.

Veröffentlichungen

Onshape-Veröffentlichungen, die jetzt für iOS verfügbar sind, bieten Benutzern eine neue Möglichkeit, genau die richtigen CAD-Design-Informationen und genau den PDM-Datenstand, den Sie mit Ihren erweiterten Design- und Fertigungsteams teilen möchten, weiterzugeben. Diese neue Art von Dokument in Onshape fasst Design-Informationen ohne den vollständigen Versionsverlauf zusammen, einschließlich Part Studios, Baugruppen, Zeichnungen und andere Dateidaten. Auf Mobilgeräten sind Veröffentlichungen nur zur Ansicht verfügbar.

Benutzern die Auswahl der STEP-Version ermöglichen

Das STEP-Dateiformat kann jetzt während der Exportfunktion auf dem Mobilgerät ausgewählt werden.

Schnittpunkt-Kurve

Vollständige Unterstützung für die Erstellung von Schnittkurven im Part Studio ist jetzt auch auf Mobilgeräten verfügbar.

Android

Benutzern die Auswahl der STEP-Version ermöglichen

Das STEP-Dateiformat kann jetzt während der Exportfunktion auf dem Mobilgerät ausgewählt werden.

Veröffentlichungen

Auch auf Android: Onshape-Veröffentlichungen, die jetzt für iOS verfügbar sind, bieten Benutzern eine neue Möglichkeit, genau die richtigen CAD-Design-Informationen und genau den PDM-Datenstand, den Sie mit Ihren erweiterten Design- und Fertigungsteams teilen möchten, weiterzugeben. Diese neue Art von Dokument in Onshape fasst Design-Informationen ohne den vollständigen Versionsverlauf zusammen, einschließlich Part Studios, Baugruppen, Zeichnungen und andere Dateidaten. Auf Mobilgeräten sind Veröffentlichungen nur zur Ansicht verfügbar.

Schnittpunkt-Kurve

Vollständige Unterstützung für die Erstellung von Schnittkurven im Part Studio ist jetzt auch auf Mobilgeräten verfügbar.

Learning Center-Updates

Das Schulungsteam hat sich sehr bemüht, die Videos im Learning Center auf dem neuesten Stand zu halten, um all die großartigen Verbesserungen in Onshape widerzuspiegeln:

• Kurs „Erweiterter Bauteilentwurf“: Aktualisierung des Videos „Variablen“, um die Option „Messen“ aufzunehmen.
• Kurs „Entwurf von Bauteilen mit Bauteil-Studios“: Aktualisierung des Video „Austragung“, um das Austragen eines Profils in der Mitte eines Pfades zu ermöglichen.
• Kurs „Dokumentenverwaltung“: Ein neues Video zu „Verwendungsort“ für Professional- und Enterprise-Benutzer.
• Kurs „Informationen zu Kurven“: Aktualisierung des Videos über projizierte Kurven, um das Projizieren einer Skizze auf eine Fläche oder Oberfläche einzuschließen, und neue Videos über Beizer-Kurven und Schnittpunkt-Kurven.
• Kurs „Detaillierte Zeichnungen“: Aktualisierung des Bemaßungsvideos, um Knicke einzuschließen, sowie separate Bohrungsbeschreibung und Ordinatenbemaßung in eigenen Videos.

Bitte nehmen Sie sich einen Moment Zeit, um die neuen Funktionen und Verbesserungen auszuprobieren, und hinterlassen Sie Ihre Kommentare im Forum-Beitrag. Eine detaillierte Liste aller Änderungen in diesem Update finden Sie im Change-Log.

Zur Erinnerung: Die hier aufgelisteten Aktualisierungen sind ab jetzt für alle Benutzer verfügbar, die neue Dokumente erstellen. In den nächsten Tagen werden diese Funktionen auch in Dokumenten verfügbar sein, die vor dieser Aktualisierung erstellt wurden.
