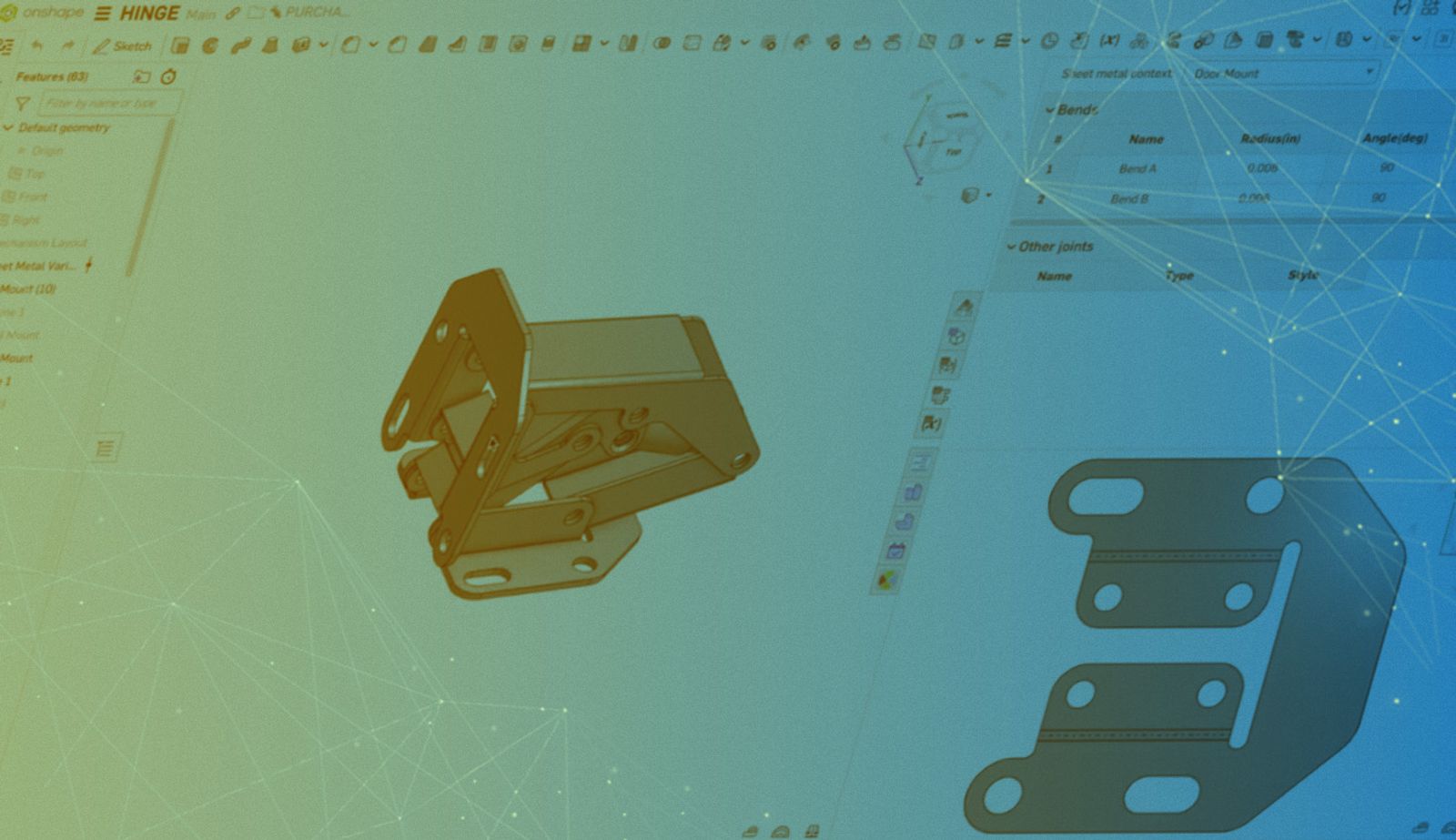

Entfaltung der Blechkonstruktion vom CAD-Modell zur Fertigung

Blech ist eine großartige Möglichkeit, Ihre Designs zum Ausdruck zu bringen. Das Material ist ziemlich erschwinglich und die Suche nach einem lokalen Fertigungsgeschäft ist nur eine Google-Suche entfernt.

Darüber hinaus ist das Entwerfen mit Blech mit Onshape von PTC noch einfacher. Die Cloud-native CAD- und PDM-Plattform verbessert den Ansatz für die Blechkonstruktion und setzt einen neuen Standard für optimierte Fertigungsprozesse.

Lesen Sie weiter, um mehr über 15 Onshape-Funktionen zu erfahren, die für eine erfolgreiche Konstruktion mit Blech entscheidend sind. Oder schauen Sie sich das Webinar rund um Onshape-Blech an.

1. Designen Sie zu Hause, im Büro oder unterwegs

Vorbei sind die Zeiten umfangreicher Softwareinstallationen und Albträume mit Versionskompatibilität. Onshape funktioniert vollständig in einem Webbrowser und gibt Benutzern die Freiheit, überall und jederzeit zu entwerfen.

Ob am Schreibtisch, auf einem Tablet in der Werkstatt oder sogar auf einem Smartphone auf dem Weg zur Arbeit, Designs sind immer zugänglich. Diese Barrierefreiheit ist nicht nur praktisch, sondern fördert auch die Zusammenarbeit und Produktivität.

2. Nutzen Sie gleichzeitige Blechansichten

Bei der Konstruktion mit Blech kann Onshape das gefaltete Modell, das flache Muster und die Biegetabelle anzeigen, wenn mit Blech entworfen wird. Lassen Sie den Sheet Metal Table und Flat View während der Arbeit immer sichtbar, um sofort zu sehen, wie sich Konstruktionsänderungen sowohl auf den gefalteten als auch auf den flachen Zustand auswirken. So werden Fehler vermieden und Zeit gespart.

Melden Sie sich an und sehen Sie sich alle relevanten Informationen zur Blechkonstruktion an.

3. Grundlegendes zum Thema Extrudieren, Konvertieren oder Verdicken

Onshape bietet Designern drei nützliche Tools für die Blechkonstruktion, von denen jedes seine Stärken hat:

• Extrudieren: Die klassische Methode, perfekt, um Teile von Grund auf neu zu erstellen.
• Umwandeln: Ideal für die Umwandlung vorhandener Volumenkörpermodelle in Blech.
• Verdicken: Ideal für komplexe Formen, die mit einer Oberfläche beginnen und ihr Dicke verleihen.

Wenn Sie wissen, wann die einzelnen Methoden angewendet werden müssen, können Sie Zeit sparen und spätere Komplikationen vermeiden.

4. Verwenden Sie Tastenkombinationen

In der Designwelt zählt jede Sekunde. Hier bieten sich die Tastenkombinationen von Onshape an. Wenn Sie beispielsweise die Taste „S“ drücken, wird eine anpassbare Shortcut-Symbolleiste angezeigt, sodass die am häufigsten verwendeten Tools nur einen Klick entfernt sind. Der Aufbau des Muskelgedächtnisses mag etwas Zeit in Anspruch nehmen, aber die langfristigen Produktivitätssteigerungen sind erheblich.

Tech Tip: Customizing Keyboard Shortcuts in Onshape

5. Nutzen Sie die mehrteilige Modellierung

Die mehrteilige Modellierungsfunktion von Onshape ist besonders für Blechbaugruppen und Rahmen von Vorteil. Entwerfen Sie verwandte Blechteile in einem einzigen Teilstudio. Dieser Ansatz ermöglicht eine einfachere Verwaltung der Beziehungen zwischen Teilen und stellt sicher, dass Änderungen an einem Teil automatisch die zugehörigen Komponenten aktualisieren.

6. Skizzierte Kurven vom Meister

Skizzierte Biegungen bieten mehr Flexibilität bei der Erstellung komplexer Blechformen. Wenn Sie mit nicht standardmäßigen Biegungen arbeiten, beginnen Sie mit einer Skizze des Modells. Verwenden Sie die Biegefunktion, um die Biegelinie und den Biegewinkel zu definieren, sodass Sie die gefaltete Form präzise steuern können. Dies ist besonders hilfreich, wenn Sie mit einer ungefalteten Schaftform beginnen und diese zu einer gefalteten Form „entwickeln“ möchten.

7. Optimieren Sie die Erstellung von Flanschen

Flansche sind ein grundlegendes Element der Blechkonstruktion, und Onshape bietet die Werkzeuge, um sie effizient herzustellen. Verwenden Sie beim Erstellen von Flanschen die Option „Bis zum Objekt“, um sicherzustellen, dass sie exakt mit anderen Teilen oder Flächen in der Baugruppe übereinstimmen. Mit der Option „Kettenauswahl“ können Benutzer beim Erstellen mehrerer Flansche schnell alle relevanten Kanten auswählen. Dies kann Arbeitsabläufe beschleunigen, insbesondere bei komplexen Teilen.

Onshape hilft Benutzern, Biegeinformationen mithilfe der Flanschfunktion zu ermitteln.

8. Verwenden Sie benutzerdefinierte Biegetabellen

Jede Fertigungsstätte hat ihre Fähigkeiten und Vorlieben, wenn es um das Biegen von Blechen geht. Mit dem FeatureScript von Onshape können Designer benutzerdefinierte Biegetabellen erstellen, die bestimmte Geräte- und Materialeigenschaften widerspiegeln. Es ist, als ob Shop-Fachwissen direkt in die Software integriert wäre.

Verwenden Sie dieses Beispieldokument mit einer benutzerdefinierten Biegetabelle, die Sie kopieren und bearbeiten können, damit sie den Werkstattstandards der Werkstatt oder des Lieferanten entspricht. Weitere Informationen zum Hinzufügen benutzerdefinierter Funktionen zu Ihrer Werkzeugleiste in Onshape finden Sie hier.

9. Nutzen Sie Konfigurationen für Designvarianten

Onshape Configurations eignet sich besonders für die Blechkonstruktion und ermöglicht die schnelle Erstellung mehrerer Bauteilvarianten. Verwenden Sie Konfigurationen, um unterschiedliche Dicken oder Materialien für dasselbe Teil zu verwalten und schnell zwischen Varianten zu wechseln, ohne das gesamte Modell neu erstellen zu müssen. Um die Effizienz zu maximieren, kombinieren Sie Konfigurationen mit benutzerdefinierten Funktionen, um Artikelnummern, Beschreibungen und andere Metadaten basierend auf der ausgewählten Konfiguration automatisch zu aktualisieren.

10. Rationalisieren Sie die Zeichnungserstellung

Das Erstellen von Zeichnungen kann mühsam sein. Onshape erleichtert den Prozess mit Tools für die schnelle Platzierung von Bemaßungen und automatischen Inspektionsaufrufen. Das Ergebnis sind klare, detaillierte Zeichnungen, die schneller als je zuvor erstellt werden. Platzieren Sie die zusammengeklappte Ansicht und die Flachansicht maßstabsgetreu mit Ordinatenmaßen auf der Zeichnung.

11. Optimieren Sie DXF-Exporte

Saubere, genaue DXF-Dateien sind für reibungslose Fertigungsprozesse unerlässlich. Verwenden Sie die Exportregeln von Onshape, um standardisierte Dateibenennungskonventionen für DXF-Exporte zu erstellen. Dies erleichtert die Verwaltung von Dateien und verringert die Verwirrung bei der Kommunikation mit Herstellern. Für zusätzliche Flexibilität können Sie eine benutzerdefinierte Exporteinstellung erstellen, die Biegelinien und Bauteilkonturen auf separaten Ebenen umfasst. Dies kann für Hersteller nützlich sein, die unterschiedliche Verfahren zum Schneiden und Biegen verwenden.

12. Zusammenarbeit mit Lieferanten in Echtzeit

Die Cloud-native Plattform von Onshape bietet einzigartige Möglichkeiten für die Zusammenarbeit mit Blechfertigungsbetrieben und Lieferanten. Verwenden Sie die Sharing-Funktionen von Onshape, um Lieferanten mithilfe von Publikationen nur Lesezugriff auf Designs zu gewähren. Auf diese Weise können sie Feedback zur Herstellbarkeit geben, ohne dass das Risiko versehentlicher Änderungen besteht, und die Konstruktionsdaten werden geschützt.

Anbieter können in Echtzeit mit Designern zusammenarbeiten.

13. Implementieren Sie DFM-Prüfungen (Design for Manufacturing)

Das frühzeitige Erkennen von Problemen mit der Herstellbarkeit kann viel Zeit und Kosten sparen. Die Funktion Branching and Merging von Onshape ermöglicht effiziente DFM-Prüfungen (Design for Manufacturing). Benutzer können separate Zweige für die DFM-Optimierung erstellen, was eine frühzeitige Zusammenarbeit mit Herstellern ermöglicht. Dieser Ansatz ermöglicht es Teams, potenzielle Probleme zu identifizieren und anzugehen, wenn Änderungen am kostengünstigsten sind, und orientiert sich dabei an agilen Designprinzipien.

Onshape arbeitet mit mehreren Apps zusammen, darunter Xometry, die DFM-Prüfungen automatisieren können. Sie sind im Onshape App Store erhältlich.

14. Nutzen Sie blechspezifische Funktionen

Onshape bietet mehrere Funktionen, die speziell auf die Blechkonstruktion zugeschnitten sind. Experimentieren Sie mit den Funktionen Ecke, Fase und Saum, um komplexe Kantenbehandlungen effizient zu erstellen. Onshape bietet auch Standardinhalte wie PEM-Verbindungselemente und kann die Teile den entsprechenden Löchern zuordnen, sodass alles korrekt passt und eine genaue Stückliste gewährleistet ist.

Wenn Sie Onshape verwenden, können Sie PEM-Verbindungselemente schnell einfügen.

15. Innovieren Sie mit Versionskontrolle

Mit der integrierten Versionskontrolle von Onshape haben Sie die Freiheit, Designalternativen ohne Angst zu erkunden. Jede Änderung wird automatisch gespeichert, und Benutzer können problemlos zu einer früheren Version zurückkehren. Verwenden Sie Zweige, um verschiedene Designkonzepte zu erkunden, ohne das Hauptdesign zu beeinträchtigen.

Auf diese Weise können Designer radikale Ideen ausprobieren, wobei das Sicherheitsnetz besteht, Änderungen einfach rückgängig zu machen oder zusammenzuführen. Das Erstellen von „Checkpoint“ -Versionen in wichtigen Phasen des Konstruktionsprozesses macht es einfach, bei Bedarf zu einem früheren Zustand zurückzukehren oder verschiedene Iterationen einer Blechkonstruktion zu vergleichen.

16. Entdecken Sie Onshape Professional

Onshape setzt einen neuen Standard für Blechkonstruktionswerkzeuge. Die Kombination leistungsstarker parametrischer CAD-Tools mit cloudnativer Zusammenarbeit und Barrierefreiheit hilft Designern und Ingenieuren, bessere Produkte effizienter zu entwickeln.

Im Rahmen des Onshape Discovery-Programms können qualifizierte Benutzer alle oben genannten Funktionen und weitere Funktionen bis zu 6 Monate lang kostenlos nutzen. Das Discovery-Programm bietet eine hervorragende Gelegenheit, diese innovativen Tools zu testen. Melden Sie sich noch heute an und entdecken Sie, wie Onshape den Blechkonstruktionsprozess verändern kann. Das nächste großartige Blechdesign könnte nur einen Browser-Tab entfernt sein!
